基于FPGA的CAN总线通信节点设计

区送报文之前，必须先判断发送缓冲区是否锁定，如果锁定则等待；判断上次发送是否完成，未完成则等待发送完成。FPGA通过SJA1000向CAN总线进行数据发送的流程图如图3所示。

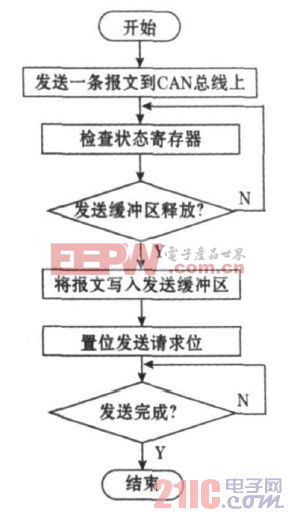

图3发送数据流程图

2。1。3接收过程

接收子程序负责节点报文的接收以及其他情况处理。接收子程序比发送子程序要复杂一些，因为在处理接收报文的过程中，同时要对诸如总线关闭、错误报警、接收溢出等情况进行处理。只有在总线正常，没有错误报警，并且接收缓冲区中有新报文，才开始进行数据接收操作。对接收缓冲区的数据读取完毕后释放CAN接收缓冲区。FPGA通过SJA1000接收CAN总线上的数据流程图如图4所示。

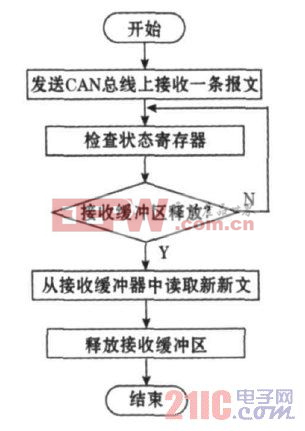

图4接收数据流程图

2。2FPGA顶层模块设计

FPGA顶层的模块设计如图5所示。其中clkdiv模块是将输入的50MHz时钟clock十分频后作为模块基准时钟。SJACTROL模块是控制总线通信的主模块，而RW模块则是根据主模块的信号生成SJA1000所需要的读写时序信号。SJACTROL模块通过start和iswr两个信号通知RW模块是否要进行读或写总线操作。若是写操作，则将地址和数据通过Addrout和Dataout传递给RW，RW将负责把数据准确地送到SJA1000的数据地址复用总线ADDR，并驱动SJA1000接收数据，在写操作完成后发送writeover信号通知SJACTROL写操作完成。读操作时RW根据SJACTOL送来的地址，从SJA1000的数据总线上读取数据，并将得到的数据通过Datasave总线返回给SJACTROL。

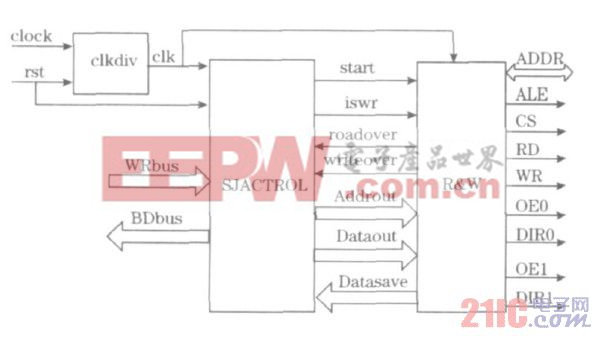

图5顶层模块设计

SJACTROL的状态机通过5个状态的转换来实现控制：空闲状态、初始化状态、查询状态、读状态、写状态。RW则是按照SJA1000的芯片数据手册进行时序逻辑设计。在编写模块时，需注意双向总线的编写技巧。双向口最好在顶层定义，否则模块综合的时候容易出错。

3仿真结果

FPGA中利用Verilog编程产生SJA1000的片选信号CS，地址锁存信号ALE，读写信号RD、WR。这些控制信号共同驱动SJA1000进行数据接收和发送。设计选取的是virtex系列的芯片，逻辑开发在ISE平台上进行。在FPGA的调试阶段，使用xilinx的应用软件ChipScopepro（在线逻辑分析仪）来在线观察FPGA设计内部信号的波形，它比传统的逻辑分析仪更方便。图6为在线进行数据传送接收时的实际波形。

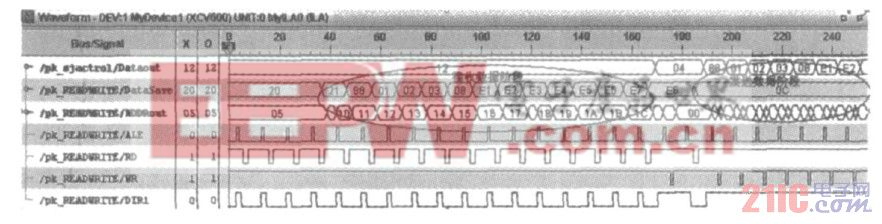

图6SJA1000接收和发送数据的时序仿真

4结束语

通过对CAN通信系统的分析，利用FPGA作为CAN通信节点的主控制单元，对CAN节点的硬件接口电路设计方案进行了详细的说明，并编写了CAN节点通信流程中的初始化程序、数据发送接收程序。通过软硬件的联调，实现了CAN总线的通信功能，系统工作状态良好。实践证明CAN通信节点采用FPGA作为核心控制单元，与传统的单片机设计相比，更加灵活并且扩展性更强。
