基于C8051F单片机的便携式农田基础信息采集终端的设计

1)MCU为美国Silabs公司C8051F020，64 kB程序FLASH、(4096+256)B RAM、最高25MIPS执行速度；
2)存储单元为32KBSRAM(选用IS61LV256，速度12ns)；
3)LCD接口，支持各种尺寸LCD，最高支持320x240；
4)8路光耦隔离输出，8路光耦隔离输入；24路12位单端AD输入，输入信号量程0～+5 V／0～+10 V／-5～+5 V／-10～+10 V／0～+20 mA或-20～+20 mA电流信号可选；每一路输入信号都可实现1～100倍的信号放大。
5)2路12位DA输出，输出信号范围0～+5 V／0～+10 V／-5～+5 V／-10～+10 V可选；
6)2路标准RS232和1路RS485／422(半双工)通讯接口；
7)键盘及LED显示接口；
8)+5 V，±12 V供电。

5 采集终端嵌入式系统功能简介
信息采集终端软件系统具备以下功能。
1)时间设定：可设定及修改采集终端的记录时间。
2)通道设定：可对各个通道进行传感器类别的定义，并能对传感器上下限设定，因为各厂家同类型传感器的上下限并不完全统一，因此终端连接传感器后，软件可根据传感器的要求进行上下限设定，保证测量数据的准确性。
3)采集设定：具备人工／自动，采样时间，采样延迟等设定功能。
4)数据存储、传送功能设定。
5)历史数据查询：可查询各个时间段的各传感器的历史数据。

6 结束语

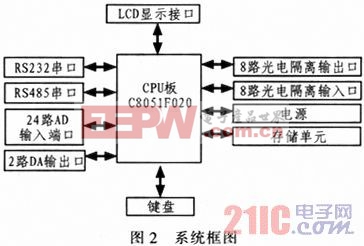

便携农田基础信息采集终端，由CPU单元、存储单元、数据通讯单元、数据采集单元、显示单元、专用键盘及电源控制单元等组成，采用模块化设计理念，设备自身未集成任何传感器，却可利用丰富的接口装置连接各类便携式传感器，主要实现空气温度、空气湿度、降雨量、风速、辐射强度、土壤温度、土壤墒情、土壤养分及盐碱含量的数据采集、存储、查询及数据通讯。具有体积小、功耗低、携带性好、操作简单、安装方便、模块化和可扩张性及网络化功能，农业及棉花生产管理人员可以随意携带到田间地头进行使用。
