串行实时时钟芯片DS1302程序设计中的问题与对策

时间:07-09 来源:互联网 点击:

美国Dallas公司推出的串行接口实时时钟芯片DSl302可对时钟芯片备份电池进行涓流充电。由于该芯片具有体积小、功耗低、接口容易、占用CPUI/O口线少等主要特点,故该芯片可作为实时时钟广泛应用于智能化仪器仪表中。

笔者在调试中发现在对DSl302编程中有几个问题易被疏忽而导致错误,现提供给读者参考。

1读操作出现的错误

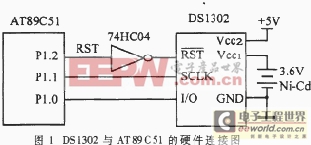

按照参考文献[2]的读操作程序框图和参考文献[1]、[2]所叙述的可知:单字节读操作每次需16个时钟,地址字节在前8个时钟周期的上升沿输入,而数据字节在后8个时钟周期的下降沿输出。据此结合图1的硬件连接图编制出了如下的单字节读程序:

DS_READSETBP1.2;令=0。

CLRP1.1;令SCLK=0。

CLRP1.2;令=1,启动芯片。

LCALLDS_WSUB;写8位地址。

LCALLDS_RSUB;读出8位数据。

RET

DS_WSUBMOVR7,#08H

WL00PRRCA;A为地址字节。

MOVP1.0,C

SETBP1.1;在时钟上升沿

NOP;输入地址字节。

CLRP1.1

DJNZR7WL00P

RET

DS_RSUBSETBP1.0;为读数据作准备。

MOVR7#08H

RL00P:SETBP1.1

NOP

CLRP1.1;在第9个正脉冲的下

MOVC,P1.0;降沿开始输出数据。

RRCA;A中为读出的数据。

DJNZR7,RL00P

RET

若使用如下程序对DSl302的RAM1其内容为5AH 进行读操作

READ:MOVA#11000101B;RAM1单元的读地址。

LCAllDS_READ;调用读子程序。

则程序执行后A中的数据为2DH,显然读出的数据不正确。若再使用一条RLA指令调整后,则A中为5AH,结果才正确。由此说明:使用上述程序读出的RAM1单元中的第0位数据实为第1位数据,读出的第7位数据实为第0位数据。

经笔者仔细研究时序图和多次试验得知,问题的原因在于:对于读操作时序,在SCLK出现第8个正脉冲时,上升沿输入地址字节的最后一位数据,而在此正脉冲的下降沿就要输出数据字节的第0位数据。然而笔者的程序中是在第9个正脉冲的下降沿才误认为输出了数据字节的第0位数据,此位数据事实上是第二个下降沿输出的,故实为数据字节的第1位数据。经笔者实验:只要RST保持为高电平,如果超过8个下降沿,它们将重新从第0位输出数据位,因程序中输出的最后一位数据位,是9个下降沿输出的数据位,故实为数据字节的第0位数据位。

由此可见,单字节读操作的时序图如改为图2所示时序图,则读者较容易理解可避免发生上述编程错误。

只要将上述的DS_RSUB子程序改为如下的子程序即可解决上述问题:

DS_RSUBl:SETBP1.0;为读数据作准备

MOVR7,#08H

RL00P:CLRP1.1;SCLK第8个正脉冲的

MOVC,P1.0;下降沿开始输出数据。

RAC

SETBP1.1

DJNZR7,RL00P

RET

2禁止涓流充电出现的错误

涓流充电寄存器(TCR)控制着DSl302的涓流充电特性。据参考文献[1]、[2]介绍,寄存器的位(TCS)4~7决定着是否具备充电性能。仅在1010编码的条件下才具备充电性能,其它编码组合不允许充电。位2和3(DS)则在和之间选择是一个还是两个二极管串入其中。如果编码是01,选择一个二极管;如果编码是10,选择两个;其它编码将禁止充电。该寄存器的0和1位(RS)用于选择与二极管相串联的电阻值,其中编码01为2kΩ;10为4kΩ;11为8kΩ;而00将不允许充电。笔者编制了如下的允许涓流充电的控制程序(选择一个二极管,充电限流电阻为4kΩ):

SETBP1.2;令=0

CLRP1.2;令SCLK=0

CLRP1.2;令=1

MOVA#90H;TCR的写地址

LCALLDS_WSUB

MOVA#10100110B;TCR的命令

LCALLDS_WSUB

用万用表串入与可充电池之间,执行程序后,则有电流流过万用表,表示充电正常。笔者通过将上述程序的第6句改为:MOVA,#10100010B,即置DS为00来禁止涓流充电器工作。执行程序后,在与电池之间串入万用表,则仍有电流流过,表示尚未禁止充电。若将第6语句改为:MOV A,#10101110B,即置DS为11,执行上述程序后情况仍如此。若将第6语句改为:

MOV A,#01010110B即TCS≠1010

或:MOV A,#10100100B即RS=00则充电被禁止。

笔者误认为芯片损坏,换上另一新购置的芯片,结果仍如此。随即笔者取下图1所示电路中的可充电池,换上一标称为10kΩ的电阻对芯片进行
