个动作看作一个短路,从而产生一个来自电源的大浪涌电流(图8)。
图8,加压例子(a),显示了功率电阻中的继电器如何限制电容的浪涌电流,从而延长电容的寿命 (b)。
一只微处理器控制着这个过程,它监控着输入电源、速度设置点、直流链路电压,以及输出电压与电流,确保电机的运行处于已设参数范围内。Altivar 12设计者采用的是瑞萨公司的32位RISC R5F71253VD50微控制器SuperH器件,它带有定时器单元,可生成有死区时间的三相PWM波形,并有一个用于变频器控制的12位ADC(图9)。

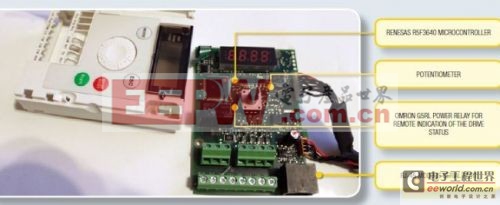

图9,微控制器的子卡负责完成变频器功能。图10,显示板一般位于前面板后方,一只瑞萨的微控制器用于驱动和控制显示屏,以及Modbus串行端口的连接。

该器件通过一个Modbus串行端口,连接到外部软件、Modbus工业网络,或一个远程显示器(图10)。瑞萨公司的16位R5F3640微控制器处理显示功能,并将电机与传动状态发送到显示消息上。电位器连接着前面板的旋转调节钮,通过顺时针和逆时针的转动,用于本地模式下的导航,并且可以按下做选择和确认。这种多功能设计节省了空间和成本。板上的Omron G5RL功率继电器提供了传动状态的远程指示。
