基于CPLD的DSP人机接口模块的设计

/RST与CPLD相连，这样我们也可以利用DSP对其进行复位，使得可以是液晶进行定时刷新，预防一些其他干扰;

(3)在做实验时，FG(铁框地线、不能悬空，暂时与数字地连接。

键盘硬件设计

键盘在信号采集系统中是一个很关健的部件，它能向系统输入数据、传送命令等功能，是人工干预系统的主要手段，本系统所用键盘是常用的4×4矩阵式键盘。

16个键盘有0～9数字键，上翻，下翻键，编程键，输入键，擦除键，点号健等。键盘的行线和列线分圳连接CPLD的一个I/O引脚。键盘的行线上有一个2.7k的上拉电阻将行线所连接的CPLD的I/O引脚上拉直高电平。

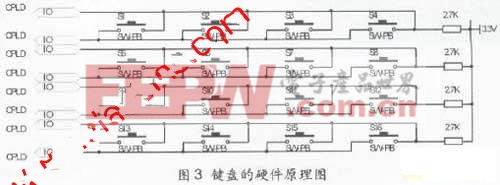

图3为键盘设计的硬件原理图。

键盘工作原理

按键设置在行、列线空点上，行、列线分别连接到按键开关的两端。行线通过上拉电阻接到3.3v上。平时无按键动作时，行线处于高电平状态，而当有按键按下时，行线的电平状态将由与此行线相连的列线电平决定。列线电平如果为低，则行线电平亦为低，列线电平如果为高，则行线电平亦为高。这一点是识别矩阵键盘按键是否按下的关键所存。由于矩阵键盘中行、列线为多键共用，各按键均影响该键所在行和列的电平。因此各按键彼此将互相影响，所以必须将行、列线信号配合起来并作适当的处理，才能确定闭合键的位置。

结语

本文简单介绍了TI16位控制器DSP与液晶显示模块及键盘模块之间的接口方案.利用了CPLD来进行逻辑转换和控制。提供了一种高速器件和慢速接口直接的连接方法，通过这个接口方案研究，为以后系统的开发提供了一种新的思路。
