你不知道的秘密 一体式水冷拆解见真相

解两个排水孔的设计后，我们就可以很容易知道水流方向了，水冷液先是从左下方的进水孔流入，经过两侧微水道，并吸收从CPU传导来的热量，之后从导流板两侧流入下层空间，从配备蓝色涡轮的出水孔流出，经过外部冷排，完成散热，再从进水孔流进水冷头，完成一次整个循环。

产品：Water 3.0 Performer (2014版) Tt 散热器使用陶瓷轴承

了解了有关水流方向的设计后，下一步自然是接着拆解，拧下外圈螺丝。这一部分虽然也使用的是米字型螺丝，不过尺寸较大，用十字螺丝也能较好配合，因此拆解时并没有多少阻碍。

外侧螺丝比较容易拆卸

内部结构

不过在打开这一部分后，内部似乎并没有什么零件，只是有两个排水孔和一个圆形下凹设计，那么，刚刚看到的蓝色涡轮在哪里呢?自然是在取下来的那一部分上。

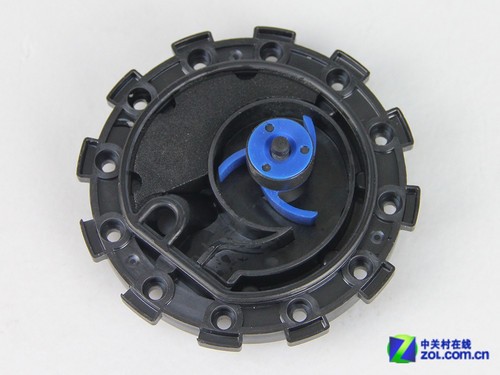

内部结构

这一部分也可以看做挡板或是上盖，内部安装了水泵涡轮转子，并设计了水流通道，转子通过旋转带动涡轮扇叶产生离心力(从上图看为顺时针旋转)，将水冷液从下方出口排出。

橡胶填充物，有一定减震作用

边缘部分使用一体成型的橡胶密封圈

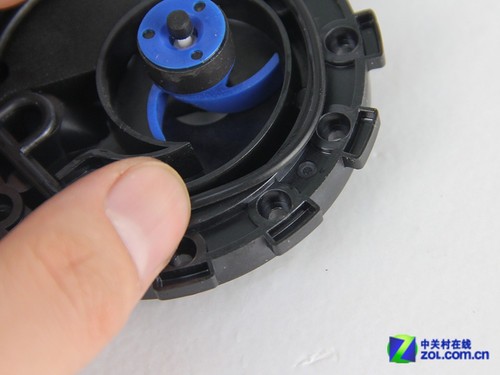

使用陶瓷轴承

这款水冷的转子部分使用了陶瓷轴承，具有抗腐蚀、耐磨能力强的优点，在高转速情况下也能保持长时间稳定运行，有着良好的静音效果和使用寿命。

产品：Water 3.0 Performer (2014版) Tt 散热器巧妙的水泵电机设计

拆下这里、外两圈共20颗螺丝后，接下来好像就没有螺丝可以拆了。是的，剩下部分是采用卡扣结合，只要用螺丝刀将卡扣向外撬动，或是直接撬机身侧面的缝隙，就可以很容易的打开上盖。

上盖是采用卡扣连接

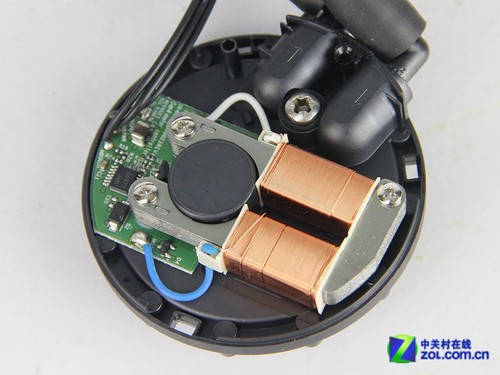

内部水泵马达

打开上盖后，内部就是水泵马达了，虽然结构外形和我们常见的电机有所不同，不过可以看出原理还是一样的，通过U形定子产生的磁场驱动中央转子进行运动。上图中黑色圆形部分并不是磁铁，而是第一张图中右侧的圆柱凹陷设计，相当于一个上盖，不但起到了固定转子的功能，还可以隔绝水冷液，同时由于是塑料材质，也不会干扰马达的正常运行，设计还是很巧妙的。

电路板部分

定子铁芯

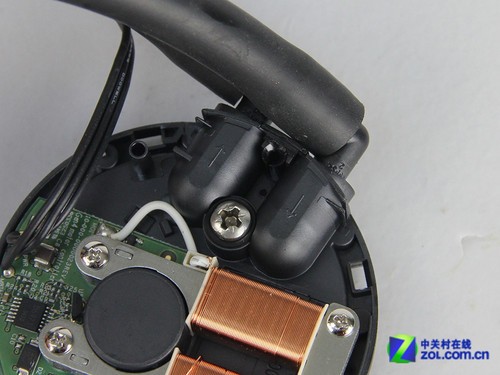

标注了水流方向

在旋转接头顶部，有两个箭头标注出了水流方向，与我们之前的推论是相符合的。而两个接头中间的那颗螺丝，我们第一反应是用来固定接头，不过在仔细观察后，发现这其实就是用来补充水冷液的注水口，玩家如果有需要的话，轻轻撬开水冷头上盖、拧下这颗螺丝即可，只是由于旁边是电机，实际操作起来或许还不如拔水冷管更直接、方便。

拆解后的几个主要部件

到这里后，我们的拆解也就结束了。在本次拆解中，我们了解到了Tt Water 3.0 Performer一体式水冷主要结构，以及冷头类型、水冷液流动方向，水泵样式等平时所看不到的丰富信息，收获还是很多的。从中我们也能够发现，一体式水冷虽然在大体结构上看起来很简单，不像普通分体式水冷那样有水泵、水箱、接头等较多配件，但实际上正是由于这样“浓缩”的设计，让一体式水冷的内部结构变得更加复杂，尤其是在水冷头部分，融合了传统冷头和水泵两大结构，这就需要在水流、水泵位置，乃至密封性等多方面做好设计，并保证整体的有机结合，才能实现出色的性能表现。
