家电操作：安全第一

一个图标来表示。它们可用于将多个IC和系统接口集成到一个PSoC中。设计人员可将它们作为图标进行拖放以构建系统。完成系统配置后，即可对固件进行编写、编译和调试。

在本例中，可将参考电压连接至两极，这样便可以计算ADC增益和ADC偏移。测试功能可在测试之前保存所有组件配置和非保留寄存器，并在之后恢复它们。此功能可在调用期间一次完成输入参考电压值的测量。在下次调用过程中，输入参考电压的极性会发生变化，这样就可以用新的电极进行测试。此实现方案的优势是缩短了测试执行时间。

在过去的十年里，消费类电子产品的用户界面设计经历了革命性的飞跃，在此期间，数十亿部机械按键被电容式触摸感应按键所取代。家用电器制造商也逐渐开始采用稳健可靠的电容式触摸感应界面。尽管电容式触摸按键外形美观时尚，但它们也对安全标准提出了更高要求，特别是在严苛或敏感的操作环境中更为如此。为了降低风险，必须对用户界面IC进行失效模式与效果分析(FMEA)。就像IEC 60730一样，IC供应商可能会为涉及FMEA[2]的电容式感应提供专用安全库。

最常见的故障来源有物理PCB、触摸表面以及与传感器的连接。幸运的是，这类故障在制造测试中最容易被检测到，而且在实际使用中不常发生。无论如何，一旦检测到故障，用户都必须能够以一种安全的方式从故障中恢复或将系统关闭。随着将用户界面和主系统控制器集成到一个IC中的趋势日益显现，家用电器用户也需要一个专用于电容式触摸感应的软件库。以赛普拉斯的CapSense为例，使用了IDAC、VADC、PWM 和多路复用器混合信号模块。这些元件中任何一个的不正常运行都可能会导致误判的触摸或触摸未检测到。专门针对电容式感应的专用安全库能够为家用电器制造商提供故障安全型功能。

随着家用电器变得越来越智能、越来越时尚，消费者的安全操作意识也在不断提高，嵌入式系统设计人员也需要跟上这一发展趋势。无论软件库是基于API或安全程序，我们都要随时保持领先，要比消费者抢先一步发现潜在的故障，防患于未然。

插图说明：

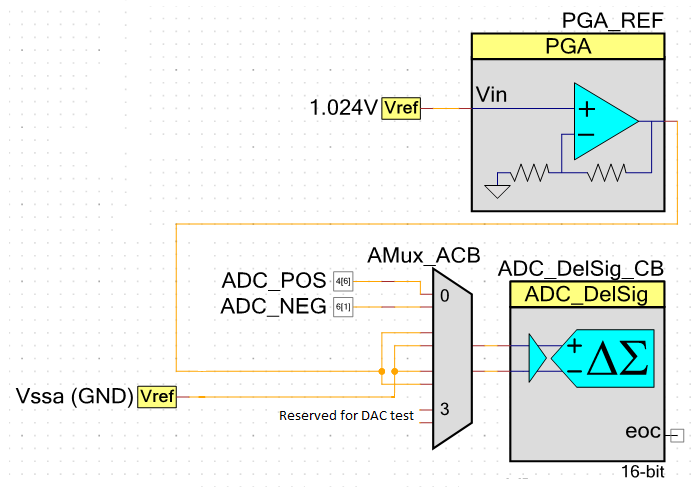

图1.(png格式)：本原理图显示了采用PSoC Creator IDE构建的IEC安全ADC测试实现方案。

参考资料：

[1] AN78175 - PSoC? 3和PSoC 5LP - IEC 60730 B类安全软件库。www.cypress.com/go/homeappliance_safety

[2] AN79973 - PSoC3和PSoC5 CapSense CSD - IEC 60730 B类安全软件库。www.cypress.com/go/homeappliance_safety

      作者：

赛普拉斯半导体公司产品经理Meng He和首席应用工程师Greg Verge，www.cypress.com

Meng He毕业于马凯特大学(Marquette University)，获得电气工程专业理学硕士学位，自2007年开始在赛普拉斯半导体公司担任产品经理。他的电子邮箱地址为hmi@cypress.com。

Greg Verge现担任赛普拉斯半导体公司的首席应用工程师，毕业于西雅图大学，拥有BSEE和MBA学位。在过去十年里，他一直致力于研究微控制器、片上系统和电机控制的混合信号设计。他的电子邮箱地址为gjv@cypress.com。
