之一。随后我们运用多个帧来解释这些统计属性，从而确认分类结果。

预先计算好的运动模型采用加权决策树分类器的形式构建，其充分考虑了这些统计属性来对所观察到的运动进行分类。例如，如果观察到运动速度快而且场景中有动量突变，同时运动方向随机或超出图像平面，就可以分类为可能的恐慌情况。该算法的开发工作使用微软 Visual C++ 配合 OpenCV 库完成。算法的完整演示请参阅本文文末提供的 Web 链接。

FPGA 实现方案

系统设计的第二阶段是该算法的 FPGA 实现过程。 这一步实现工作有它自己的设计难题，例如 FPGA 设计现在要包括视频输入/输出和帧缓存。此外，有限的资源和可用性能可能需要必要的设计优化。

鉴于这些设计特点和其它架构考虑，整个 FPGA 实现方案被分为三个部分。第一部分是在 FPGA 上开发通用的实时视频流水线，用于处理必要的视频输入/输出和帧缓存。第二部分是开发算法专用硬件加速器。最后在设计的第三阶段，我们把它们集成到一起，实现算法控制和数据流。这就完成了整个基于 FPGA 的系统设计。

下面对这个过程的每一阶段进行更详细的介绍。

实时视频流水线

在为 FPGA 平台开发任何视频处理应用时，实时视频流水线都是最重要的构建模块。这个流水线对用户隐藏了视频输入/输出和帧缓存相关的复杂存储器管理工作，而是提供了简单的访问界面以供用户处理视频帧数据。

虽然在这方面目前有几种先进的、商业许可的视频流水线[3]，我们选择构建针对这个用途的定制视频流水线。我们基于赛灵思 EDK 构建该流水线，使用定制视频采集/显示端口处理视频输入/输出数据。这个流水线也可以方便地进行配置，从而用于其它赛灵思 FPGA 系列。

视频采集端口负责解码来自视频 ADC 的输入视频流数据并在本地缓存。随后该数据被转发至主存储器，用于创建视频帧。与此类似，视频显示端口负责对本地缓存中存储的视频帧数据进行编码，然后将其转发到视频 DAC 中供显示使用。视频输入输出端口连接到 MicroBlaze 主机处理器的主外设总线，该处理器负责处理与主存储器之间的视频数据流量。

视频端口能够生成中断，以通知 MicroBlaze 处理器在视频输入端口有可用的新数据或视频输入端口需要新数据。两种视频端口采用“往复式”缓存管理方案，这样即使是 MicroBlaze 处理器都无法立即响应视频端口，也不会发生缓存溢出或欠载。图2所示是视频端口与 MicroBlaze 处理器之间的互联。

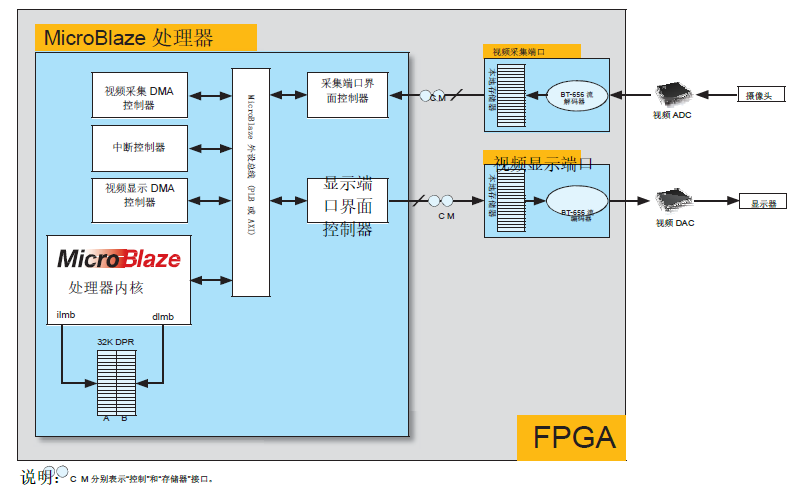

　　图 2：视频端口及其互联

视频端口设计用于检测和生成视频行数量、场 ID(如果是隔行视频)和视频输入/输出流中的其它控制信息。当有足够数量的视频数据被视频输入端口缓存，或当视频显示端口请求的数据达到足够数量时，该信息就会通过视频端口的中断服务例程 (ISR) 传递给 MicroBlaze 处理器。这些服务例程相应地通过 DMA 完成视频端口本地存储器和主存储器之间的视频数据传输。

除了视频端口 ISR，还有我们称之为“视频帧队列 API”的一套高级视频帧队列管理功能在这些 ISR 和用户层应用之间工作。该 API 负责维持多个采集帧和显示帧的队列，以支持双帧或三帧缓存方案。在MicroBlaze上运行的用户应用能轻松获得视频采集帧，或利用“视频帧队列 API”功能提供视频显示帧。图 3 显示了在层级结构中各级别的相关功能。

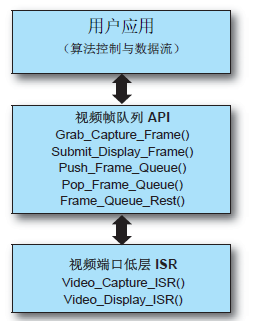

　　图 3：视频端口 ISR 和视频帧队列 API 功能

将 MicroBlaze 用作主机处理器以连接系统中的各个构建模块能产生众多优势。例如我们可以使用 MicroBlaze 方便地连接各种外部存储器(SRAM、SDRAM 等)，加载或存储来自视频端口的视频帧数据。类似地，我们可以使用 EDK 中的 DMA 控制器，在视频端口和主存储器之间传输视频数据。此外，我们还可用 MicroBlaze 处理器以同样方式连接定制硬件加速器。

这些“视频帧队列 API”功能加上视频端口 ISR 和视频输入输出端口让设计中的视频处理流水线的构造更加完善。图 4 所示的是使用 FPGA 上的本视频流水线采集、处理和显示实际的视频郑它还显示了通过计算出的运动向量缩小视图实现的画中画功能。
