VB 6.0实现网络远程PC与单片机之间通信

打印机口通过单片机的P1口传送数据，nWait和nDstorbe通过P2.0和P2.1与单片机连接。并行接口与单片机相连一般有两种方式：一种是直接连接，另一种是使用双向驱动器或锁存器的总线方式。本系统采用第一种方式，能最大限度发挥EPP速度快的优势，但单片机易受到不稳定信号的干扰。EPP模式为双向传输协议，为了简化设计，只进行采用单片机向PC传送数据的单向读传送，并口采用EPP1.9模式，支持超时和 nwait判断。

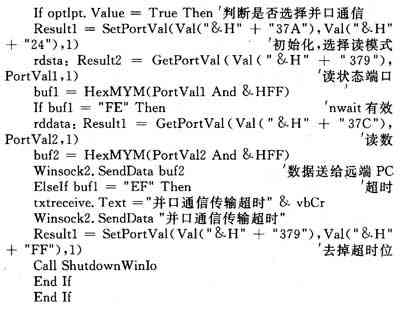

本地端PC通过并口与单片机通信的VB源程序如下：

3.2 本地端PC与单片机串口通信设计

MsComm控件是Microsoft公司提供的简化Windows下串行通信编程的ActiveX控件，他为应用程序提供通过串行接口收发数据的简便方法。该控件具有完善的串口数据的发送和接收功能。通过此控件，PC机可以利用串行口与其他设备实现轻松连接，简单高效地实现设备之间的通讯。

PC串行接口COM1/COM2信号符合RS 232C电气标准，而单片机串行接口采用TTL逻辑电平，实现二者之间的异步串行通信需要电平转换芯片。单片机串行接口有一个全双工串行接口，经过MAX 232芯片可方便地转换成RS 232电气标准。

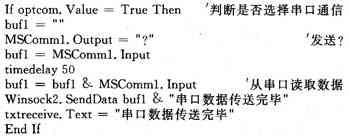

本系统以串行通信为备用通信方式，本地端PC通过串口与单片机通信的VB源程序如下：

3.3 单片机程序设计

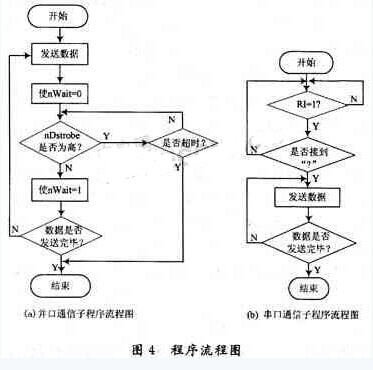

单片机部分可进行并口和串口2种方式的通信，用汇编语言编写通信子程序。在这里分别给出2种方式的程序流程图。如图4(a)，(b)所示。

本系统有如下特色：本地端PC起到中继作用;这里使用局域网(如果要使用Internet，必须为本地端PC提供固定的IP地址)，当网络连接中断时，可自动重新连接;本地端PC采用并口和串口2种方式与单片机通信。并口采用EPP1.9模式，单片机也可判断超时;远端PC可实时读取单片机中的数据。

本文利用了VB面向对象和可视化编程的特点，将网络、并口、串口通信方式相结合实现了远程PC与单片机系统的通信，并在大功率开关电源控制系统上测试，可完全正常运转。本系统给出的方法，对其他PC通信场合亦有一定参考价值。
