单片机学习之六：基本I/O口试验二：跑马灯

储器分开。程序存储器用来存放程序，数据存储器用来存放程序运行需要的常数和变量。

单片机的数据存储器分为内部存储器和外部存储器，用mov访问内部数据存储器，用movx访问外部数据存储器。

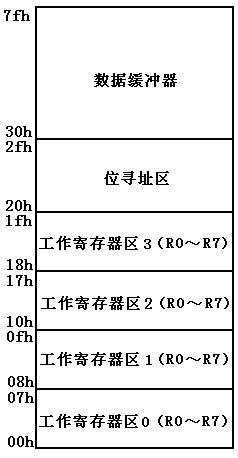

内部数据存储器是最灵活的地址空间，一共有256字节。这256个字节被分为两组：00h～7fh的低128字节是内部RAM区;80h～ffh的高128字节为特殊功能寄存器区。其中低128字节的地址分配如下图所示：

从图上可见，低128字节中，从00h～1fh共32个字节是四个通用的工作寄存器区，每一个区有8个工作寄存器，编号均为从R0～R7。

大家可能会问，既然四个工作寄存器组的名字都叫R0～R7，那么，上面的程序中间用的寄存器到底是哪个呢?

当前程序使用的工作寄存器区是有程序状态字PSW决定的。

那么PSW又在哪里呢?

刚才我们说到80h～ffh的高128字节是特殊功能寄存器区，PSW就在这个区里面。这个区域还有很多别的特殊功能寄存器，大家可以参考相关资料。

PSW是一个8位的寄存器，它各位的说明如下：

其中，决定选择哪个寄存器区的是RS1和RS0这两位，为00时，选择0区;01时选择1区;10时选择2区;11时选择3区。

大家可能会问，程序中间并没有给这个寄存器赋值，那么它到底选择哪个区域呢?

由于单片机被复位后，所有的寄存器请零，所以在本程序中，缺省的使用的是0区的寄存器组。

　　5、课后练习

(1)、学习该试验中出现的理论知识，包括程序存储器，数据存储器的地址分配，和相关指令。

(2)、编写一个跑马灯程序，让二极管从左至右发光，延迟时间是1s，即1000ms。注意，可不是把上面程序中的mov r7，#100，改成mov r7，#1000，那么简单哦。
