μC/OS-II的任务之间的通讯与同步

与消息队列最大消息数相同个数的指针数组[F6.8(3)]。数组的起始地址以及数组中的元素数作为参数传递给OSQCreate()函数。事实上，如果内存占用了连续的地址空间，也没有必要非得使用指针数组结构。

文件OS_CFG.H中的常数OS_MAX_QS定义了在μC/OS-II中可以使用的最大消息队列数，这个值最小应为2。μC/OS-II在初始化时建立一个空闲的队列控制块链表，如图F6.9所示。

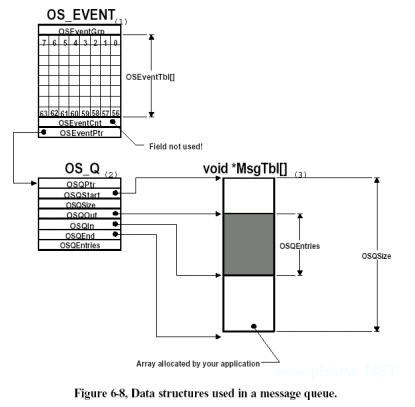

图F6.8用于消息队列的数据结构——Figure6.8

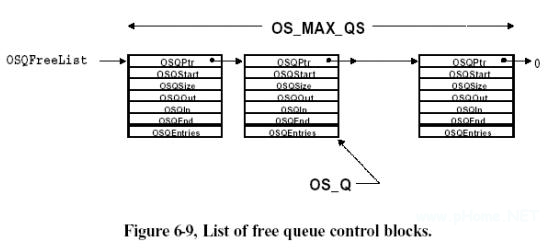

图F6.9空闲队列控制块链表——Figure6.9

队列控制块是一个用于维护消息队列信息的数据结构，它包含了以下的一些域。这里，仍然在各个变量前加入一个[.]来表示它们是数据结构中的一个域。

.OSQPtr在空闲队列控制块中链接所有的队列控制块。一旦建立了消息队列，该域就不再有用了。

.OSQStart是指向消息队列的指针数组的起始地址的指针。用户应用程序在使用消息队列之前必须先定义该数组。

.OSQEnd是指向消息队列结束单元的下一个地址的指针。该指针使得消息队列构成一个循环的缓冲区。

.OSQIn 是指向消息队列中插入下一条消息的位置的指针。当.OSQIn和.OSQEnd相等时，.OSQIn被调整指向消息队列的起始单元。

.OSQOut 是指向消息队列中下一个取出消息的位置的指针。当.OSQOut和.OSQEnd相等时，.OSQOut被调整指向消息队列的起始单元。

.OSQSize 是消息队列中总的单元数。该值是在建立消息队列时由用户应用程序决定的。在μC/OS-II中，该值最大可以是65,535。

.OSQEntries 是消息队列中当前的消息数量。当消息队列是空的时，该值为0。当消息队列满了以后，该值和.OSQSize值一样。在消息队列刚刚建立时，该值为0。

消息队列最根本的部分是一个循环缓冲区，如图F6.10。其中的每个单元包含一个指针。

队列未满时，.OSQIn[F6.10(1)]指向下一个存放消息的地址单元。如果队列已满(.OSQEntries

与.OSQSize相等)，.OSQIn[F6.10(3)]则与.OSQOut指向同一单元。如果在.OSQIn指向的单元

插入新的指向消息的指针，就构成 FIFO(First-In-First-Out)队列。相反，如果在.OSQOut

指向的单元的下一个单元插入新的指针，就构成LIFO队列(Last-In-First-Out)[F6.10(2)]。

当.OSQEntries和.OSQSize相等时，说明队列已满。消息指针总是从.OSQOut[F6.10(4)]指向

的单元取出。指针.OSQStart和.OSQEnd [F6.10(5)]定义了消息指针数组的头尾，以便在.OSQIn

和.OSQOut到达队列的边缘时，进行边界检查和必要的指针调整，实现循环功能。

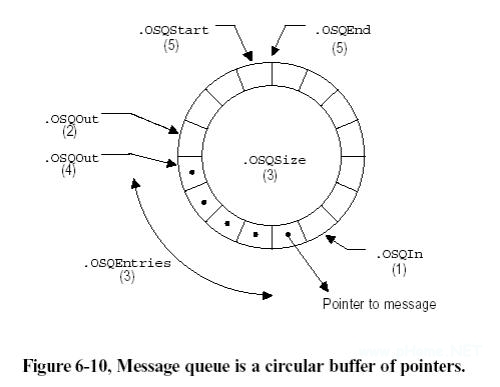

图F6.10消息队列是一个由指针组成的循环缓冲区——Figure6.10

6.8.1 建立一个消息队列，OSQCreate()

程序清单L6.21是OSQCreate()函数的源代码。该函数需要一个指针数组来容纳指向各个消息的指针。该指针数组必须声名为void类型。

OSQCreate()首先从空闲事件控制块链表中取得一个事件控制块(见图F6.3)[L6.21(1)]，并对剩下的空闲事件控制块列表的指针做相应的调整，使它指向下一个空闲事件控制块[L6.21(2)]。 接着， OSQCreate()函数从空闲队列控制块列表中取出一个队列控制块[L6.21(3)]。

如果有空闲队列控制块是可以的，就对其进行初始化[L6.21(4)]。然后该函数将事件控制块的类型设置为OS_EVENT_TYPE_Q[L6.21(5)]，并使其.OSEventPtr指针指向队列控制块[L6.21(6)]。OSQCreate()还要调用OSEventWaitListInit()函数对事件控制块的等待任务列表初始化[见6.01节，初始化一个事件控制块，OSEventWaitListInit()][L6.21(7)]。因为此时消息队列正在初始化，显然它的等待任务列表是空的。最后，OSQCreate()向它的调用函数返回一个指向事件控制块的指针[L6.21(9)]。该指针将在调用OSQPend()，OSQPost()，OSQPostFront()，OSQFlush()，OSQAccept()和OSQQuery()等消息队列处理函数时使用。因此，该指针可以被看作是对应消息队列的句柄。值得注意的是，如果此时没有空闲的事件控制块，OSQCreate()函数将返回一个NULL指针。如果没有队列控制块可以使用，为了不浪费事件控制块资源，OSQCreate()函数将把刚刚取得的事件控制块重新返还给空闲事件控制块列表[L6.21(8)]。

另外，消息队列一旦建立就不能再删除了。试想，如果有任务正在等待某个消息队列中的消息，而此时又删除该消息队列，将是很危险的。

程序清单L6.21建立一个消息队列

OS_EVENT*OSQCreate(void**start,INT16Usize)

{

OS_EVENT*pevent;

OS_Q*pq;

OS_ENTER_CRITICAL();

pevent=OSEventFreeList;(1)

if(OSEventFreeList!=(OS_EVENT*)0){

OSEventFreeList=(OS_EVENT*)OSEventFreeList
