基于AT89S52单片机的温度检测与保护电路设计

式。输入采用直流控制型式，输出端由双向可控硅交流开关组成，开关型式分为过零导通型和随机导通型。固体继电器(Sol id State Relay SSR)是利用现代微电子与电力电子技术相结合而发展的一种新型无触点电子开关器件。其可实现用微弱的控制信导控制0.1 A直至几百A电流负载，进行无触点接通或分断。固体继电器是一种4端器件，各两个输入端和输出端。输入端接控制信号，输出端与负载、电源串联，SSR实际是一个受控的电力电子开关。

由于固体继电器具有高稳定、高可靠、无触点及寿命长等优点，被广泛应用于电动机调速、正反转控制、调光、家用电器、烘箱烘道加温控温、送变电电网的建设与改造、电力拖动、印染、塑科加工、煤矿、钢铁、化工和军用等方面。

当NPN三极管的VBE>0.7 V，VCE≈0 V，三极管集电极和发射极会饱和导通;当继电器不吸合时，2003IC13脚为高电平，随即导通三极管，而导通的三极管处于接地状态。锋鸣器一头接地另一头接12 V所以会报警。反之，当继电器吸合时，2003IC13脚会是低电平，则不会导通三极管，而三极管是悬空状态，因此锋鸣器不会报警。

总体上本方案中所设计的报警电路较为简单，由一个自我震荡型的蜂鸣器来进行报警，该蜂鸣器是通过ULN2003电流放大IC来控制，当检测系统检测到温度达到一定的上界时，报警及控制电路开始工作。先由软件控制单片机的P0.7脚发高电平，通过IC2003的13脚驱动继电器工作，二极管D5反向续流，抑制浪涌，一般选1N4148即可。继电器触点吸合廷时一个机器周期，然后再由软件控制单片机的P0.7脚发低电平;此时2003IC13脚为高电平，极管集电极和发射极会饱和导通，从而使锋鸣器报警。

2.4 通讯接口的设计

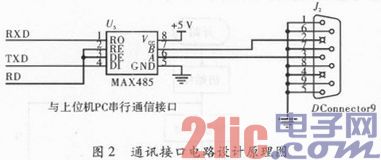

考虑到本设计通信距离>100 m的适用要求，在系统中选用RS485。MAX485是由Maxim公司生产的一种低功率RS485接收发送器，其是将TTL电平与RS485标准电平相互转换。由于本系统的通信采用RS485标准，因而，在硬件电路中采用MAX485芯片。该芯片能驱动32个接收器件，因此可达到多个检测器的设计要求。

3 结束语

设计了基于AT89S52单片机和DS18B20单总线数字温度传感器的多点温度检测电路。该系统能根据下位机的指令对温度进行定时采集，测量结果不仅可本地实时显示，且能在越出警戒值时断开继电器;并在必要时利用单片机串行口，通过RS-485总线及通信协议将采集的数据传送到上位机。该系统性能强大、功能完整，具备良好的应用价值。
