基于MSP430G2303的TV背光3D红外信号发射的方案

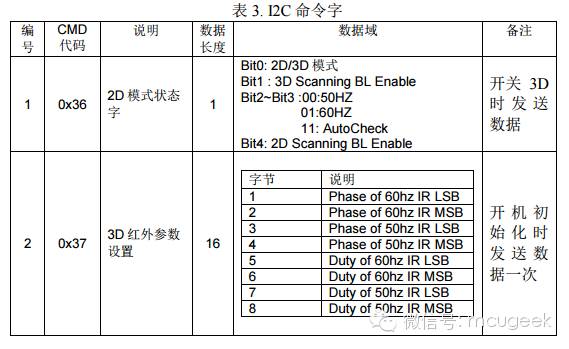

4.3 命令字

MCU 接收到完整的 I2C 帧数据后，解析出命令字并根据命令字设置新的参数。

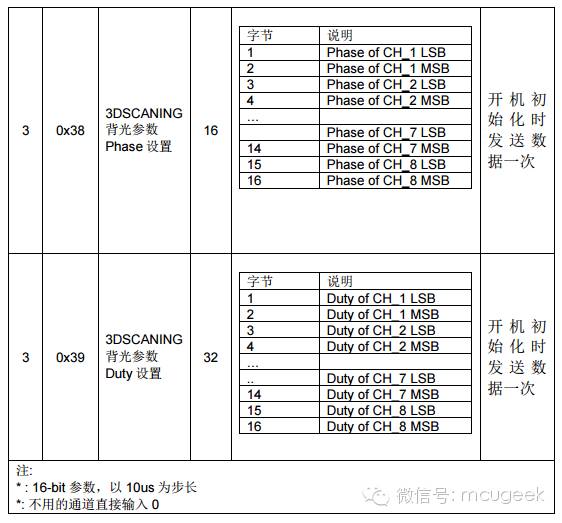

其中命令字包括如下定义：

5. Firmware 设计

本设计采用 C 语言开发，IDE 采用 IAR5.4 版本。

5.1 主函数流程

在主函数中，主要完成系统的初始化工作，并从 INFO Flash 中载入 TV 背光和 3D 红外发射需要的参数到 RAM 中。然后进入循环查询模式，等待主机I2C 命令操作。

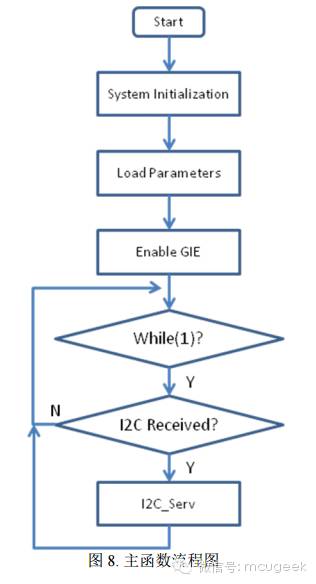

主函数的流程图如下所示：

5.2 I2C 帧数据判断流程

MCU 接收到一帧 I2C 数据之后，首先判帧数据是否合法，判断的流程图如下图所示：

5.3 命令字解析处理

当检测到合法的 I2C 数据帧之后，MCU 提取出数据帧中的命令字，并根据命令字跳转到命令字处理函数。

在本应用中，把命令处理函数定义成一个函数指针数组，当接收到命令字后，根据命令字的来调用数组中的不同函数。详细代码如下：

// 定义 I2C 命令字
#define CMD_3D_STA 0x36
#define CMD_3D_IR CMD_3D_STA + 1
#define CMD_3D_BLP1 CMD_3D_IR + 1
#define CMD_3D_BLP2 CMD_3D_BLP1 +1
// 定义命令字处理函数指针
typedef unsigned char (*pFun)(unsigned char*);
const pFun g_CmdFun[4] = {Set3DSta, Set3DIRPar, Set3DPhase,Set3DDuty};
/*******************************************************************
** Function Name : CmdSer **
** Description : **
** Arguments : **
** Out Put : **
** Author : Triton.Zhang@ti.com **

** Date : **
*******************************************************************/
unsigned char CmdSer(unsigned char Cmd)
{
unsigned char sta = 0;
if ((Cmd>= CMD_3D_STA) && (Cmd <= CMD_3D_BLP2))
sta = (*g_CmdFun[Cmd - CMD_3D_STA])(&g_I2CRxBuff[2]);
else
return 1;
return sta;
}

更详细的关于各个 I2C 命令的处理参见附件中的软件包。

5.3 2D 模式的背光处理

TV 在 2D 模式下时，背光跟随输入的 PWM 信号调节输出，其处理函数如下：
if (P2IFG & PIN_PWMIN)
{
if (P2IN & PIN_PWMIN)
{
PWM_OUT_HIGH();
P2IES |= PIN_PWMIN; // 设置下降沿触发中断
}
else
{
PWM_OUT_LOW();
P2IES &= ~PIN_PWMIN; // 设置为上升沿触发中断
}
}

其它软件功能如 3D 模式下的背光处理和红外发射控制比较复杂，不在本文中详细列举。若对本文所述的方案和内容感兴趣，请联系德州仪器半导体获得进一步支持。
