基于STM32的TCP/IP协议栈代码之UDP分析

int datalen, unsigned int port)
{
unsigned int i = 0, tol_len;
unsigned int ck;
//如前面的ARP和ICMP一样的
make_eth(buf);
// total length field in the IP header must be set:
//如IP Header
tol_len = IP_HEADER_LEN + UDP_HEADER_LEN + datalen;
buf[IP_TOTLEN_H_P] = tol_len >> 8;
buf[IP_TOTLEN_L_P] = tol_len;
//如ICMP
make_ip(buf);
//本地UDP的端口号
buf[UDP_DST_PORT_H_P] = port >> 8;
buf[UDP_DST_PORT_L_P] = port & 0xff;
// source port does not matter and is what the sender used.
// calculte the udp length:最大16bit长度，即65535-14-20-8，但一般会设置的较小，原因么，上文里面讲过。
buf[UDP_LEN_H_P] = datalen >> 8;
buf[UDP_LEN_L_P] = UDP_HEADER_LEN + datalen;
// zero the checksum
buf[UDP_CHECKSUM_H_P] = 0;
buf[UDP_CHECKSUM_L_P] = 0;

// copy the data:
while(i < datalen)
{
buf[UDP_DATA_P + i] = data[i];
i++;
}

#ifdef UDP_DEBUG
i = 0;
printf("UDP Server Test. \r\n");
printf("udp客户端的IP地址及端口号 ： \r\n");

while(i < sizeof(ipv4_addr))
{
//注意这里我们建立的是UDP Server，输出UDP Client的IP地址
printf("%d", buf[IP_DST_P + i]);

if(i != sizeof(ipv4_addr) - 1)
{
printf(".");
}

i++;
}

i = 0;
//输出pc端的udp port
printf(":%d \r\n", port);

//串口打印UDP Client发过来的数据
printf("udp客户端发送的数据 ： \r\n");
printf("%s \r\n", data);

//实现UDP Server来响应UDP Client的控制LED命令
//如：led1=on,led1=off
if(strcmp(data, "led1=on") == 0)
{
GPIO_ResetBits(GPIOA, GPIO_Pin_8);
}

if(strcmp(data, "led1=off") == 0)
{
GPIO_SetBits(GPIOA, GPIO_Pin_8);
}

//如：led2=on,led2=off
if(strcmp(data, "led2=on") == 0)
{
GPIO_ResetBits(GPIOD, GPIO_Pin_2);
}

if(strcmp(data, "led2=off") == 0)
{
GPIO_SetBits(GPIOD, GPIO_Pin_2);
}

#endif
//这里的16字节是UDP的伪首部，即IP的源地址-0x1a+目标地址-0x1e（和标准的有差异），
//+UDP首部=4+4+8=16
ck = checksum(&buf[IP_SRC_P], 16 + datalen, 1);
buf[UDP_CHECKSUM_H_P] = ck >> 8;
buf[UDP_CHECKSUM_L_P] = ck & 0xff;
enc28j60PacketSend(UDP_HEADER_LEN + IP_HEADER_LEN + ETH_HEADER_LEN + datalen, buf);
}

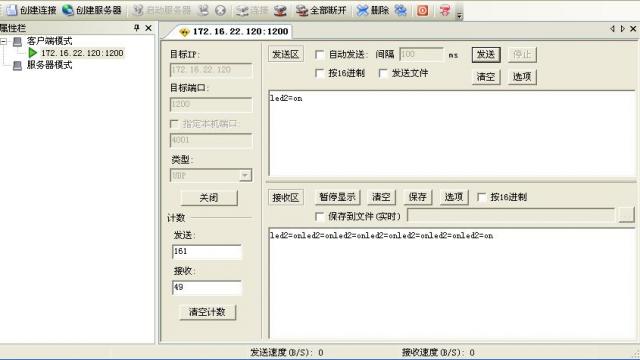

TCP&UDP测试工具现象：echo实现

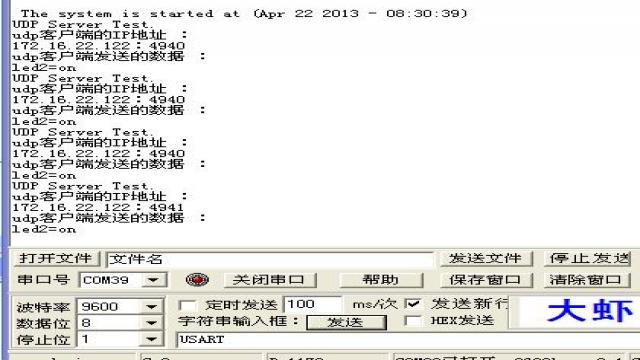

串口现象：符合预期
注：关闭打开UDP重连才可以看到随机分配的不同udp port。

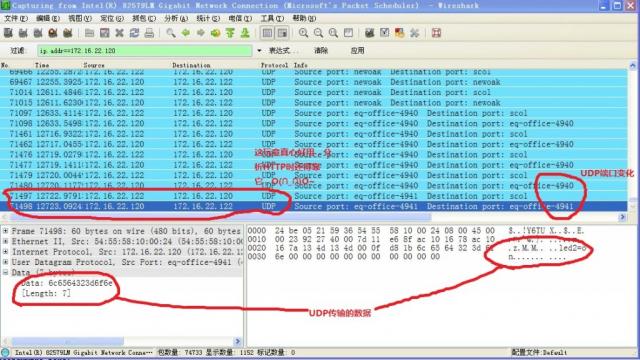

WireShark现象：顺利抓到包~~~

开发板现象：
LED2亮了，初步打通了原子世界和数字世界了，但是体验很糟糕，O(∩_∩)O
