嵌入式Linux之我行——u-boot-2009.08在2440上的移植详解（四）

时间：11-20 来源：互联网点击：

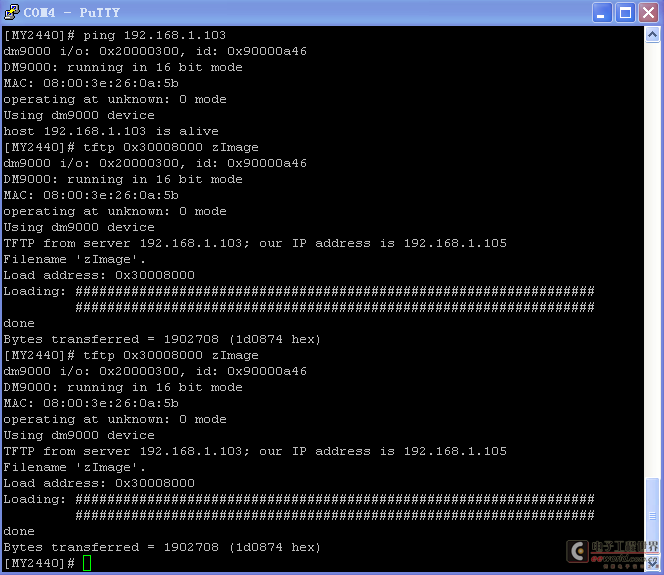

图中的现象，在下载过程中断断续续就说明是可以下载的，只是由于某种原因使网络出现超时从而重新下载，那我想出现这种情况的可能性有两种：1、u-boot中对网络的延时设置；2、就是我的物理网络结构。首先针对第一种，我修改了net/net.c中对网络延时的设置，结果还是不行。接着就试试第二种情况，因为之前我的网络是通过路由器来管理的，主机和开发板也是通过路由器来连接的，所以现在我就改用一条交叉网线直接把主机和开发板连接起来，一试，果然可以啦，哈哈哈哈....。至此，网络部分的移植总算完成了。

8）实现u-boot引导Linux内核启动。

在前面几节中，我们讲了u-boot对Nor Flash和Nand Flash的启动支持，那现在我们就再来探讨一下u-boot怎样来引导Linux内核的启动。

①、机器码的确定

通常，在u-boot和kernel中都会有一个机器码(即：MACH_TYPE)，只有这两个机器码一致时才能引导内核，否则就会出现如下mach的错误信息：

首先，确定u-boot中的MACH_TYPE。在u-boot的include/asm-arm/mach-types.h文件中针对不同的CPU定义了非常多的MACH_TYPE,可以找到下面这个定义：

#defineMACH_TYPE_SMDK2440 1008//针对2440的MACH_TYPE码的值定义为1008

那么我们就修改u-boot的MACH_TYPE代码引用部分，确定u-boot的MACH_TYPE。如下：

#gedit board/samsung/my2440/my2440.c//修改board_init函数

//gd->bd->bi_arch_number = MACH_TYPE_SMDK2410;
改为：
gd->bd->bi_arch_number = MACH_TYPE_SMDK2440;

其次，确定kernel中的MACH_TYPE。在kernel的arch/arm/tools/mach-types文件中也针对不同的CPU定义了非常多的MACH_TYPE,也可以找到下面这个定义：

smdk2440MACH_SMDK2440SMDK24401008

那么我们就修改kernel的MACH_TYPE代码引用部分，确定kernel的MACH_TYPE。如下：

#geditarch/arm/mach-s3c2440/mach-smdk2440.c//修改文件最后面

//MACHINE_START(S3C2440,"SMDK2440")
改为：
MACHINE_START(SMDK2440,"SMDK2440")

#gedit arch/arm/kernel/head.S//在ENTRY(stext)下添加如下代码(红色部分)

ENTRY(stext)

mov r0, #0
mov r1, #0x3f0//上面的MACH_TYPE值1008换成十六进制就是0x3f0
ldr r2, =0x30000100

msrcpsr_c, #PSR_F_BIT | PSR_I_BIT | SVC_MODE

.......

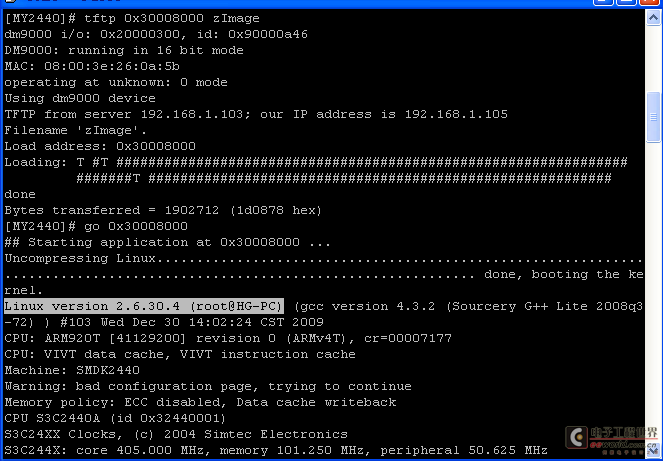

分别重新编译u-boot和kernel。u-boot下载后，记得要saveenv；kernel用tftp下载到内存后使用go命令来测试引导内核，结果可以引导了，如下：

②、准备能被u-boot直接引导的内核uImage

通常，kernel的启动需要u-boot提供一些参数信息，比如ramdisk在RAM中的地址。经过编译后的u-boot在根目录下的tools目录中，会有个叫做mkimage的工具，他可以给zImage添加一个header，也就是说使得通常我们编译的内核zImage添加一个数据头信息部分，我们把添加头后的image通常叫uImage，uImage是可以被u-boot直接引导的内核镜像。

mkimage工具的使用介绍如下：

使用: 中括号括起来的是可选的

mkimage [-x] -A arch -O os -T type -C comp -a addr -e ep -n name -d data_file[:data_file...] image

选项：
-A：set architecture to arch//用于指定CPU类型，比如ARM
-O：set operating system to os//用于指定操作系统，比如Linux
-T：set image type to type//用于指定image类型，比如Kernel
-C：set compression type comp//指定压缩类型
-a：set load address to addr (hex)//指定image的载入地址
-e：set entry point to ep (hex)//内核的入口地址，一般为image的载入地址+0x40（信息头的大小）
-n：set image name to name//image在头结构中的命名
-d：use image data from datafile//无头信息的image文件名
-x：set XIP (execute in place)//设置执行位置

先将u-boot下的tools中的mkimage复制到主机的/usr/local/bin目录下，这样就可以在主机的任何目录下使用该工具了。现在我们进入kernel生成目录(一般是arch/arm/boot目录)，然后执行如下命令，就会在该目录下生成一个uImage.img的镜像文件，把他复制到tftp目录下，这就是我们所说的uImage。

mkimage-nlinux-2.6.30.4-A arm-O linux-T kernel-C none-a 0x30008000-e 0x30008000-d zImage uImage.img

③、Nand Flash的分区。我们查看内核在arch/arm/plat-s3c24xx/common-smdk.c中的分区情况如下：

起始地址结束地址

uboot : 0x00000000 0x00030000
param : 0x00030000 0x00040000//注意这个环境变量的地址范围要与上一节补充内容中配置的CONFIG_ENV_OFFSET一致
kernel: 0x00050000 0x00200000
root : 0x00250000 0x03dac000

④、设置修改u
