解析5G光传送网技术

射、封装效率来降低时延。

4.2.1 ROADM全光组网调度技术

通过光层ROADM设备实现网络节点之间的光层直通，免去了中间不必要的光-电-光转换，可以大幅降低时延。

在技术实现上，基于WSS(Wavelength Selective Switching，波长选择开关)技术的ROADM已经成为业界，如下图所示，这是一个典型CDC-ROADM (Colorless，Directionless & Contentionless ROADM，波长无关、方向无关、无阻塞RODAM)的技术实现方式，基于1xN WSS以及MCS(Multi-cast Switching，多路广播开关)器件，通过各类WSS、耦合器、Splitter等组件支持最大20个维度方向上的任意信道上下波。

随着ROADM技术的持续演进，下一代ROADM将朝着更高维度、简化运维的方向发展，基于MCS技术的WSS由于分光比太大，需要采用光放大器阵列进行补偿，其未来演进受到限制，尤其是难以向更高维度发展。MxN WSS技术是一个重要的发展方向。

4.2.2 超低时延OTN传送技术

目前商用OTN设备单点时延一般在10us~20us之间，主要原因是为了覆盖多样化的业务场景(比如承载多种业务、多种颗粒度)，添加了很多非必要的映射 、封装步骤，造成了时延大幅上升。

随着时延要求越来越高，未来在某些时延极其苛刻场景下，针对特定场景需求进行优化，超低时延的OTN设备单节点时延可以达到1us量级。具体可以通过以下3个思路对现有产品进行优化：（1）针对特定场景，优化封装时隙；（2）简化映射封装路线；（3）简化ODU映射复用路径。

4.3 高智能的端到端灵活调度技术

5G时代，能够灵活调配网络资源应对突发流量是5G网络关键特征要求。对于网络的灵活带宽特性，依据承载硬件系统的逻辑管道容量与传输业务大小的匹配度，分为两种情况：

（1）逻辑管道大于传输业务颗粒度，则单个逻辑管道承载多颗粒度业务，通过ODUflex技术实现传输带宽灵活配置和调整，以提高传输效率。

（2）逻辑管道小于传输业务颗粒度，则需要考虑多端口绑定及带宽分配，如FlexO技术。

此外，对于网络端到端的管理和控制，进行高效的网络部署和灵活的资源动态分配，完成业务快速发放，则需要利用软件定义网络(SDN)等新型集中式智能管控技术来实现。

4.3.1 ODUflex灵活带宽调整技术

传统ODUk按照一定标准容量大小进行封装，受到容量标准的限制，容易出现某些较小颗粒的业务不得不用更大的标准管道容量进行封装,造成网络资源浪费。

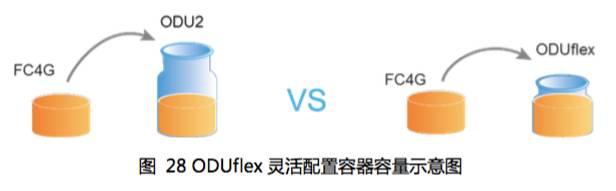

ODUflex，即灵活速率的ODU，能够灵活调整通道带宽，调整范围为1.25G~100G，其特点有：

（1）高效承载。提供灵活可变的速率适应机制，用户可根据业务大小，灵活配置容器容量，保证带宽的高效利用，降低每比特传输成本。

（2）兼容性强。适配视频、存储、数据等各种业务类型，并兼容未来IP业务的传送需求。

下图中映射路径为：FC4G->ODUflex->ODU2；其中，ODUflex映射到ODU2中4个时隙，剩余时隙可用来承载其他业务，带宽利用率可达100%。

针对5G承载，ODUflex是应对5G网络切片的有效承载手段，通过不同的ODUflex实现不同5G切片网络在承载网上的隔离。

4.3.2 FlexO灵活互联接口技术

光层FlexGrid技术的进步，客户业务灵活性适配的发展，催生了OTN层进一 步灵活适应光层和业务适配层的发展，业界提出了FlexO技术。灵活的线路接口受限于实际的光模块速率，同时域间短距接口应用需要低成本方案，FlexO应运而生。

FlexO接口可以重用支持OTU4的以太网灰光模块，实现N*100G短距互联接口，使得不同设备商能够通过该接口互联互通。FlexO提供一种灵活OTN的短距互联接口，称作FlexO Group，用于承载OTUCn，通过绑定N*100G FlexO接口实现，其中每路100G FlexO接口速率等同于OTU4的标准速率。

FlexO主要用于如下两种应用场景。

场景一是用于路由器和传送设备之间，如上图所示，路由器将数据流量封装到ODUk/ODUflex，然后复用到ODUCn/OTUCn完成复用段及链路监控，最终通过N*100G FlexO接口承载OTUCn信号完成路由器和传送设备之间互联互通。

场景二是作为域间接口用于不同管理域之间的互联互通，如上图所示，该域间接口的OTN信号为OTUCn，通过N*100G FlexO接口承载OTUCn信号实现 。

4.3.3 传送SDN快速业务随选发放技术

2012年，业界首次提出了传送SDN(TSDN：Transport Software Defined Networks)解决方案，这是SDN技术在传送网络的应用和扩展。

其中最主要和最有价值的用例是BoD (Bandwith on
