基于物联RFID运输车称重及计数设计

系统原理

1、在磅房或车辆计数出入口适当位置安装RFID读写器，根据车辆和使用环境的要求选择RFID车辆标签，并安装在车辆的适当位置

2、车辆标签安装前需要在车辆管理系统中通过发卡管理将车辆信息：车牌号、司机、单位等与标签唯一ID绑定存储在主机数据库中

3、车辆称重过程中，RFID读写器自动读取车辆标签中的信息，将标签信息上传到主机数据库，调出标签绑定的车辆信息，重量信息自动写入，同时显示屏也将显示称重的重量信息，并抓拍车辆图像信息

4、称重完毕后，道闸开启放行，车辆下衡后，经过埋设在出口道闸处的地感线圈后，出口道闸落杆，绿色信号灯亮起，允许下一辆车驶入

5、车辆计数管理根据标签ID获取到车辆信息及运输次数，将信息发送到LED显示系统进行显示

6、计数车辆的相关信息实时存储到服务器数据库中，供管理者查询与数据核对

系统架构

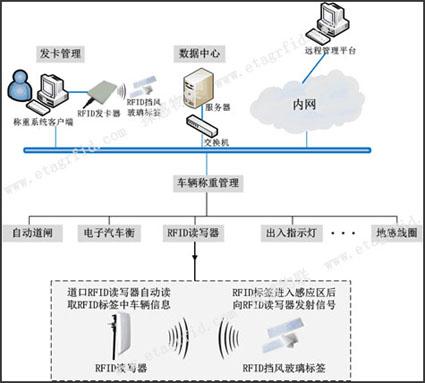

探感物联运输车称重及计数系统架构图

探感物联运输车称重及计数系统架构图

系统示意图

探感物联运输车称重及计数系统示意图

探感物联运输车称重及计数系统示意图

系统应用

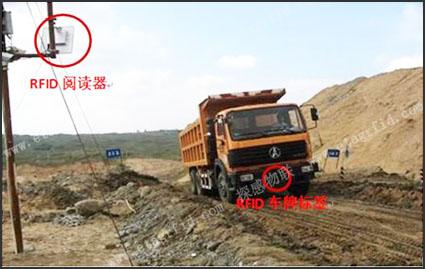

探感物联运输车称重及计数系统应用图一

探感物联运输车称重及计数系统应用图二
