屏蔽对称电缆的耦合损耗测量
（2）
为了方便，暂以ac =am,min简化，这样可用网络分析仪的测量曲线作为耦合损耗的测量结果，精确测量计算时再以公式（2）代之。一个典型的SFTP 屏蔽结构对称电缆测试结果见表1。

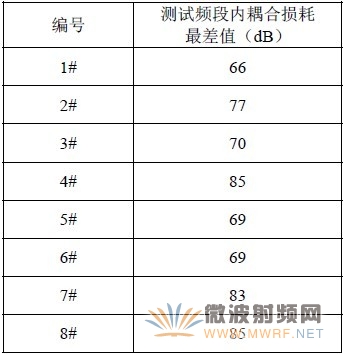

表1 SFTP 屏蔽结构对称电缆测试结果
由上表可见，SFTP 屏蔽结构对称电缆的耦合损耗最小值最差为65dB左右，最大为85dB左右。综合平均水平在80～90dB 间。图5为其测试典型波形。

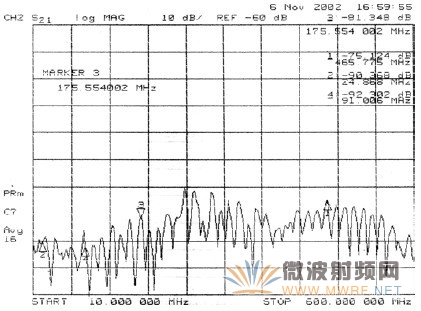

图5 SFTP 屏蔽结构对称电缆的耦合损耗
五、测试关键
通过上述的对比试验以及数据分析，为了能更准确地检测对称电缆的屏蔽性能，还应当注意以下几点：
1. 网络分析仪或频谱分析仪的测试动态范围应足够大，以避免仪器引起的嘲声电平干扰。
2. 被测电缆始末端的金属屏蔽盒应密封严紧，金属屏蔽罩与外铜管间亦应连接紧密。
3. 被测电缆始端的屏蔽层应与外铜管接触良好，必要时用专用夹具紧固避免产生缝隙，而末端的电缆屏蔽层亦应与金属屏蔽罩接触良好且紧固。
4. 被测电缆始末端的各组对绞线均应通过 50Ω 电阻接地，其中的连接部位最好采用焊接工艺或制成电路模块，负载电阻最好采用射频SMD（表面贴装器件）电阻，以改善其高频性能。
5. 测试仪器信号输出端口的转换装置或阻抗转换器等应保证接触良好，仪器的信号接 收端口亦应与外铜管末端引出口紧密连接。
6. 阻抗转换器（BALEN）的插入损耗NORTH HILLS公司的BALEN，其测试频率范围分别是0～300MHz，全频段的插入损 耗最大约为2.8dB 左右。精确测量时，应根据IEC TECHNICAL COMMITTEE No.46 文献中规定耦合损耗测试的最终结果应当扣除阻抗转换器的插入损耗az，并考虑到采用归一化阻 值Zs= 150Ω。
本文作者：朱荣华 叶菁蓁 李谦若 信息产业部信息传输线质量监督检验中心
