你不知道的驻地网知识，都在这里！

套设备组成。

ODN包括五个部分：馈线段、光缆分配点、配线段、光缆接入点和入户段。

光損耗算法: 光全程损耗=活动连接损耗+光缆线路损耗+分光器损耗+插入损耗 各器件正常衰减值：光纤适配器（法兰盘）0.5DB/个；光缆线路0.35 DB/公里；分光器是2的次方计算，一次方约为3.5 DB，也就是说1：4的分光器约7 DB，1：8的分光器约10.5 DB，1：16的分光器约14 DB，1：32的分光器约17.5 DB，1：64的分光器约21 DB。

PON口发光一般在+3.3DB左右，经过局端ODF架、主干光缆（约按3KM计算）、光交跳线，到达小区内一级分光器前应该是+1DB左右。

•如果一级分光器为1：8，二级分光器为1：8，到达用户端光损耗值值应该为-20DB左右

•如果一级分光器为1：8，二级分光器为1：16，到达用户端光损耗值值应该为-23.5DB左右

•如果一级分光器为1：8，二级分光器为1：4，到达用户端光损耗值值应该为-16.5DB左右

•如果一级分光器为1：4，二级分光器为1：8，到达用户端光损耗值值应该为-16.5DB左右

•如果一级分光器为1：4，二级分光器为1：16，到达用户端光损耗值值应该为-20DB左右

5 驻地网施工与装维规范

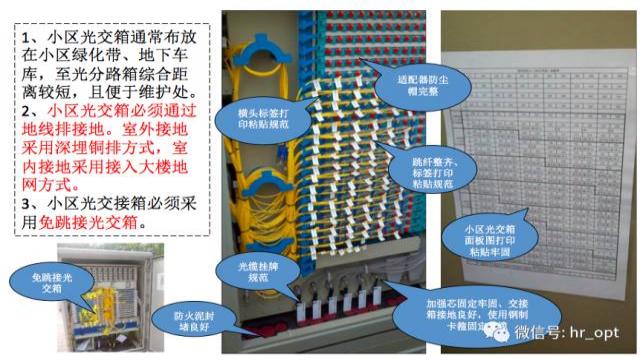

5.1 小区光交箱（一级分光）

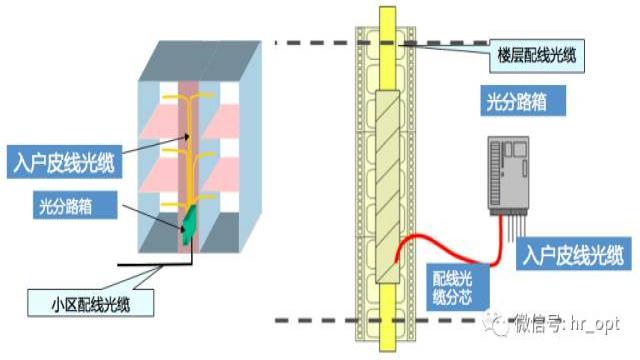

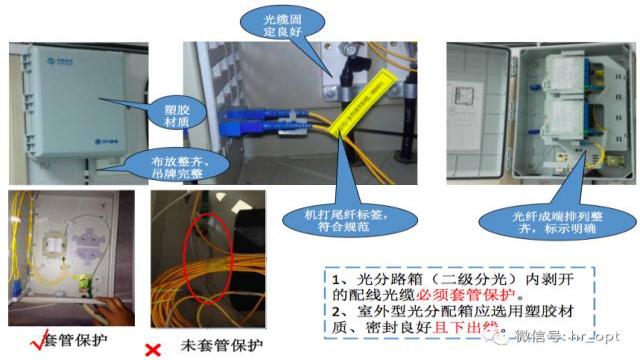

5.2 光分路箱

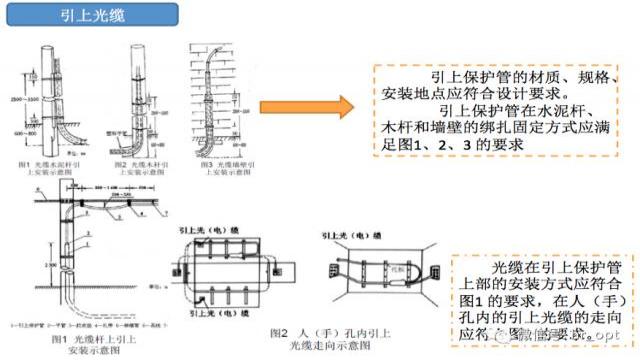

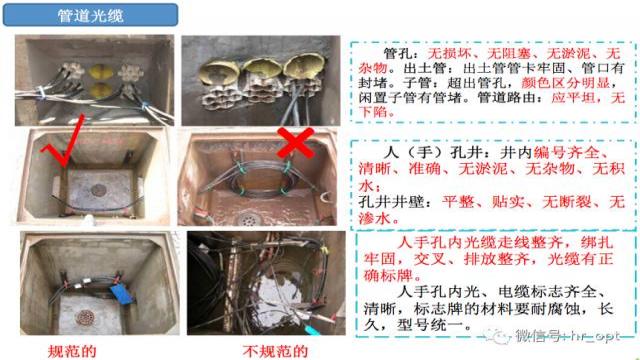

5.3 主干光缆

5.4 配线光缆

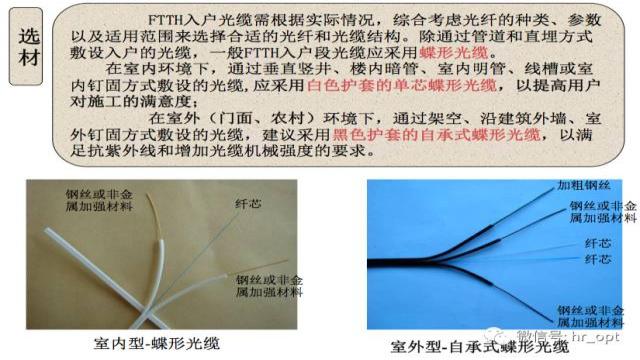

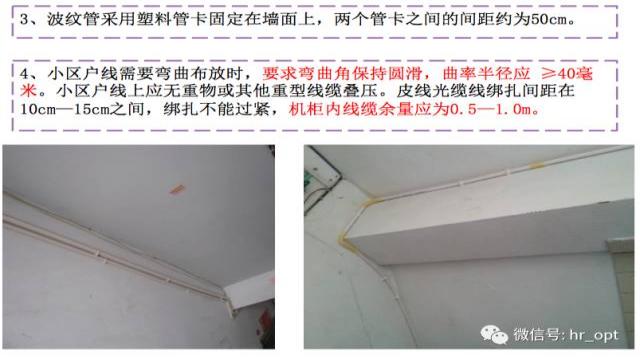

5.5 入户光缆

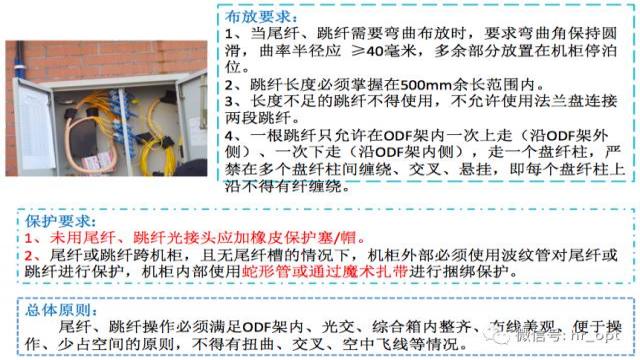

5.6 跳纤尾纤

5.7 装维

光分路箱的盘缆规范

6 常见故障处理

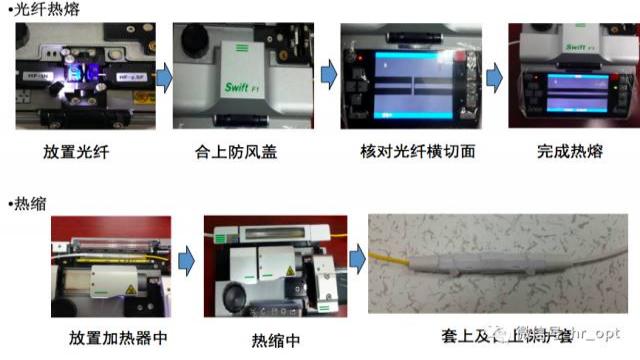

6.1 常用工具

6.2 大面积用户故障

1）对于大面积用户故障，基本可以排除终端设备问题，此时应重点检查主干光路是否中断，破损以及过度弯曲导致光路衰减过大；故障用户所在区域是否出现大面积停电等；

2）及时了解故障出现前该区域是否有割接、升级等影响业务操作；

3）检查设备（ONU）是否有烧坏，进水以及温度过高或者过低导致设备挂死等情况；

4）第一时间通知上级主管及网络维护部处理，及时响应，避免问题升级。

6.3 单个用户故障

1）对于单个用户故障，首先明确故障现象，力求现场或者远程指导用户操作处理，尽快恢复业务；

2）现场排查线路包括户线有无断开或者接触不良，MDF架打线是否正确，光衰是否在正常范围内（ONU:-8~-24;ONT:-8~-28）；计算光衰是否正常，参考如下：

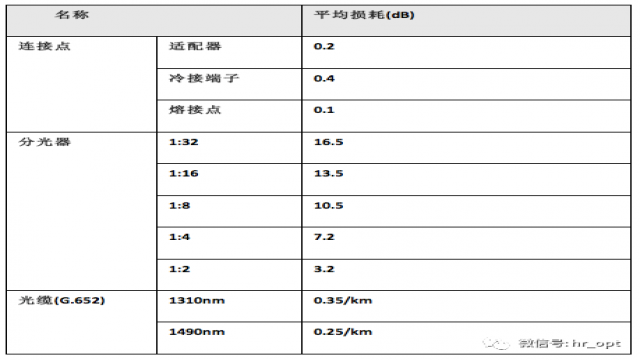

根据以上表内可简单快速计算当前光路衰减大概值，再加上冗余3dB以判断当前收光是否合理！

3）通过检查设备指示灯可以简单判断设备运行是否正常，指示灯含义如下：

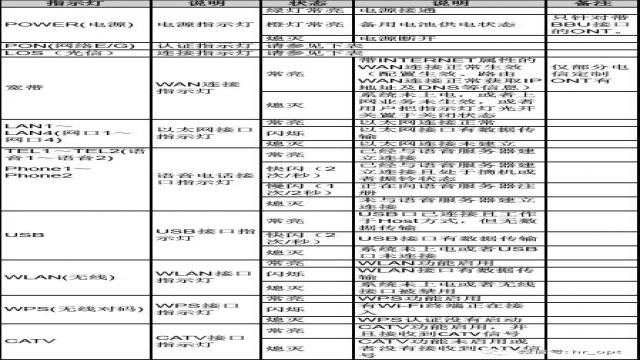

表1 常用指示灯含义

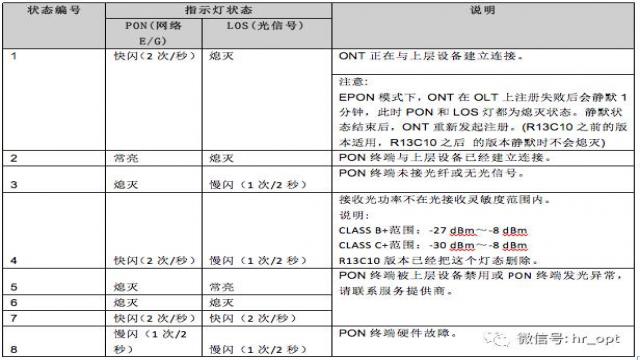

表2 PON和LOS指示灯的状态说明

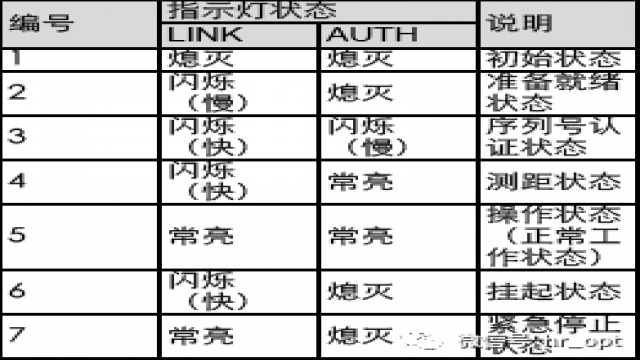

表3 ONU指示灯LINK和AUTH为GPON指示灯，两者的状态共同说明ONU连接和注册到OLT的情况

 6.4 宽带常见故障处理

1）拨号691   检查输入用户名和密码是否正确，账号解绑；

2）拨号678或者651  远程计算机没有反应，此时首先检查网线连接是否连通，MODEM上指示灯"网络E/G"或者PON灯是否常亮，LOS灯是否熄灭，参见上表2.2.3说明；若正常，联系网管处理

3）拨号676  电话占线，检查网络适配器是否正常，重启PC或者终端，重建宽带拨号连接并重试

4）配置静态地址后上不了网，检查IP地址，掩码及网关是否配置正确，PC机上Ping测到网关是否可达，若失败，联系网管处理；

5）PC上查看本地网卡信息："开始"-"运行"-"CMD"-"ipconfig -all"-回车

6.5 ONU/ONT注册失败

表现为ONU或者ONT面板上PON灯不停在闪，测试光路正常。

原因1：一般为PON口下分光器接错，或者光路回光有问题，可以在二级分光器和一级分光器下分别测试；

原因2：OLT上未作数据或者数据制作有问题，联系网维处理；

原因3：终端SN码报错或者LOID输入错误；

6.6 故障处理常用方法

排除法、倒换测试、替换。
