600MW机组汽轮机高压旁路自动控制系统特点

手动关闭高旁入口电动门，并且显示入口电动门已经关闭，在远方操作方式下，如果没有故障信号，可以打开高旁入口电动门，并且显示入口电动门已经打开。如果存在高旁保护快关信号，通过设备驱动算法块795的超驰联锁关指令Ovr2，输出关闭高旁阀指令Out2。

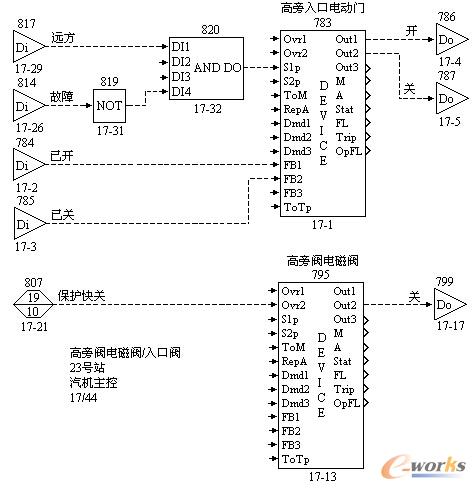

图6 高旁阀电磁阀/入口阀

7 高旁喷水门/控制门

高旁指令＞2.0%时，RS触发器Q=1，经过非门以后，至设备驱动算法块823的超驰联锁关指令Ovr2=0，高旁喷水隔离门不关，当高旁指令＜1.7%时，复位RS触发器Q=1→0，经过非门以后，至设备驱动算法块823的超驰联锁关指令Ovr2=0→1，关闭高旁喷水隔离门，经过对应的设备运行状态反馈FB2，显示高旁减温隔离门已经关闭。

图7 高旁喷水门/控制门

8 高旁保护快关

在给水压力信号正常情况下，如果给水压力≤6MPa，则发出喷水压力低信号，在高旁出口蒸汽温度无异常情况下，其信号＞420℃，延时10s，或者存在MFT 10s脉冲信号，则发出高旁保护快关信号，分别至高旁压力指令、高旁阀电磁阀、高旁喷水隔离门相关逻辑。

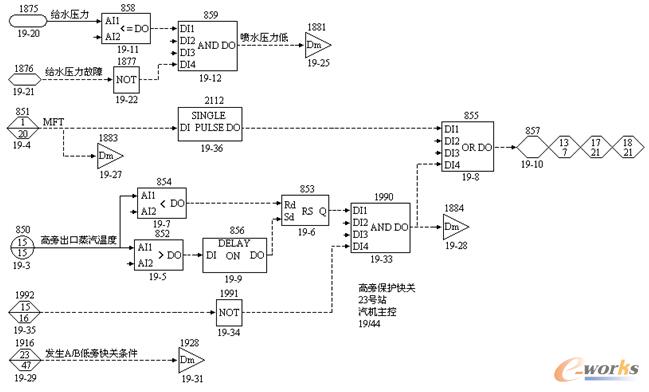

图8 高旁保护快关

结语

通过以上分析可知，高压旁路控制系统功能具备如下2个方面，在正常情况下具有自动控制功能，控制旁路系统蒸汽的温度和压力，在异常情况下具有自动保护功能，快速开启旁路阀门，维持入口压力，同时，将旁路阀后的温度和压力控制在安全范围内。
