射频电路设计中应该注意的一些点

频走线中不要有任何带有尖状的折点，在走线的转折处，最好要用弧线来实现，如下图

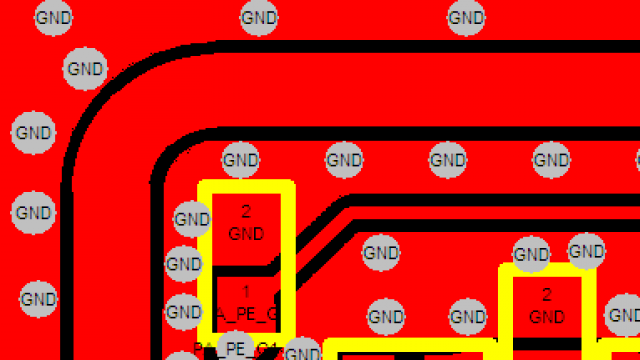

图6、转折处使用弧线

其次，在多层板的走线中，有可能重要的射频线要产生不可避免的交叉，这时我们就要使用我们最不想使用的东西：过孔。这样，会有部分射频信号线走到底层甚至中间层，但无论是哪一层，射频走线一定会有参考平面，这时一个值得注意的问题就是不要跨层，或者说不要使地平面不连续。

过孔的放置

过孔的放置真的是一件比较复杂的事情，本文只讨论那种接地的过孔。

首先，射频走线的旁边的地线最好能通过过孔打穿，接到底层或者中间层的地平面上，这样可以是任何干扰信号或者辐射有最短的到地的通路，但是，过孔与射频信号线的距离又不能太近，否则会严重影响射频信号质量，在实际的设计过程中可灵活把握，如下图，我们看到，高亮的信号线两层分布着很多过孔。

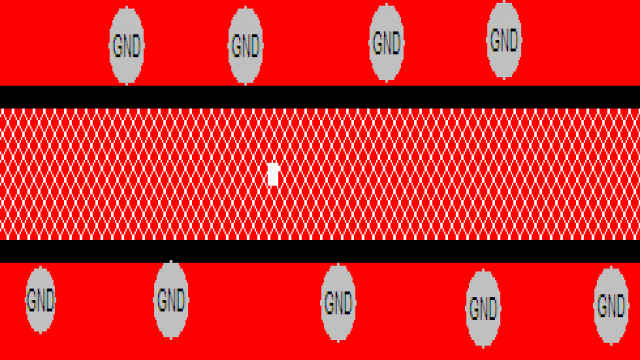

图7、高亮的信号线两层分布着很多过孔

其次，在面积较大的地平面处，我们通常会放置很多的过孔用于连接不同层的地。这在射频电路的布线中，要注意的就是大过孔要没有规律的打，最好能弄成菱形的，这样可以最大限度的抑制各种干扰。
