PCB差分线回流路径的3D电磁场分析

时间：11-04 来源：互联网点击：

rt1:T2_pos*node 4 WavePort1:T2_neg*node 5 WavePort2:T1_pos*node 6 WavePort2:T1_neg*node 7 WavePort2:T2_pos*node 8 WavePort2:T2_neg*Format: HSPICE*Model: Full-wave Spice Pole-Residue*Type: Sparam*END ANSOFT HEADER

.subckt TMUX_MID3_test1_fws 1 2 3 4 5 6 7 8　　Rport1 1 n2 50　　

Vam1 n2 2 dc=0　　

Rport2 3 n4 50　　

Vam2 n4 4 dc=0　　

Rport3 5 n6 50　　

Vam3 n6 6 dc=0　　

Rport4 7 n8 50　　

Vam4 n8 8 dc=0

8，对上四种情况Hspice进行时域仿分析　　

Hspice简介：　　

Hspice仿真器提供了任何集成电路的仿真设计环境，如：网表生成，仿真控制、仿真结果观察分析、测试点、反标仿真结果等，这些流程可以适用于目前大多数EDA设计工具。　　

Hspice是事实上的Spice工业标准仿真软件，在业内应用最为广泛，它具有精度高、仿真功能强大等特点。没有提供方便直观的界面调入器件模型及电路连接，它使用纯文本格式来描述电路的连接关系及电路中的各个模型，不适合初级用户。　　

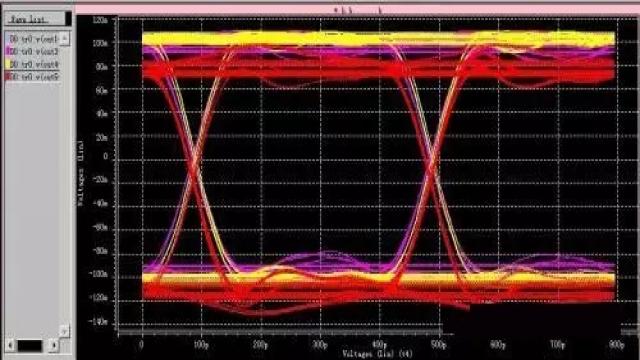

在Hspice仿真主文件test.sp对完整参考平面(test1)、GND1平面开槽(test3)、GND2平面开槽(test4)、GND1和GND2平面均开槽(test5)四种模型定义同一的源。进行时域仿真比较眼图。主文件test.sp的内容如下：　　

*定义伪随机码发生器　　Vin1 in1+ com1 LFSR(-0.1 0.1 0 100p 100p 2.5g 1 [7,6] rout=0)　　Vin2 com1 in1- LFSR(-0.1 0.1 0 100p 100p 2.5g 1 [7,6] rout=0)　　Vcom1 com1 0 0　　

*调用模型库　　

.include "./TMUX_MID3_test1_fws.lib"　　

.include "./TMUX_MID3_test3_fws.lib"　　

.include "./TMUX_MID3_test4_fws.lib"　　

.include "./TMUX_MID3_test5_A_fws.lib"　　

*调用子电路　　Xtest1 in1+ 0 in1- 0 out1+ 0 out1- 0 TMUX_MID3_test1_fws　　*终端端接50ohm 的电阻到GND　　

R1 out1+ 0 50.0　　R2 out1- 0 50.0　　Xtest3 in1+ 0 in1- 0 out3+ 0 out3- 0 TMUX_MID3_test3_fws　　R3 out3+ 0 50.0　　R4 out3- 0 50.0　　Xtest4 in1+ 0 in1- 0 out4+ 0 out4- 0 TMUX_MID3_test4_fws　　R5 out4+ 0 50.0　　R6 out4- 0 50.0　　Xtest5 in1+ 0 in1- 0 out5+ 0 out5- 0 TMUX_MID3_test5_A_fws　　R7 out5+ 0 50.0　　R8 out5- 0 50.0　　

*定义锯齿电压波　　

.param ewidth=800ps ephase=ewidth/4　　

et1 t1 0 Vol= "(TIME - int(TIME/ewidth)*ewidth)"　　et2 t2 0 Vol= "((TIME+ephase) - int((TIME+ephase)/ewidth)*ewidth)"　　

et3 t3 0 Vol= "((TIME+2*ephase) - int((TIME+2*ephase)/ewidth)*ewidth)"　　

et4 t4 0 Vol= "

((TIME+3*ephase) - int((TIME+3*ephase)/ewidth)*ewidth)"　　rt1 t1 0 1Meg　　

rt2 t2 0 1Meg　　

rt3 t3 0 1Meg　　

rt4 t4 0 1Meg　　

*瞬态分析　　

.Tran 1p 40n start=0n　　

.end　　
