PLC在铁路供水系统中的应用

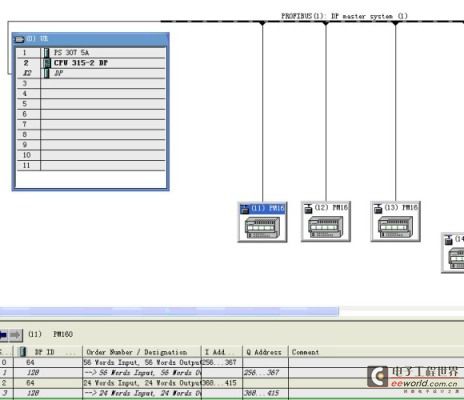

编译下载到PLC即可开始数据调试通讯。组态界面如下所示：

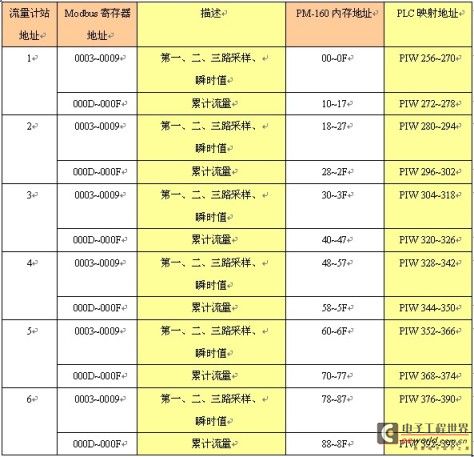

按照“PMG-123配置界面”和“STEP7硬件组态界面”的配置关系，假设其中一台PM-160的PROFIBUS DP地址为11，所连接的6台Modbus从站流量计的站地址分别为1～6，则这6台从站Modbus寄存器地址和PLC映射区地址对应关系如表所示：

用户只需要对照上表中Modbus寄存器地址对应的PLC地址，在PLC中对相关数据进行寻址即可完成相应数据的采集和监控。

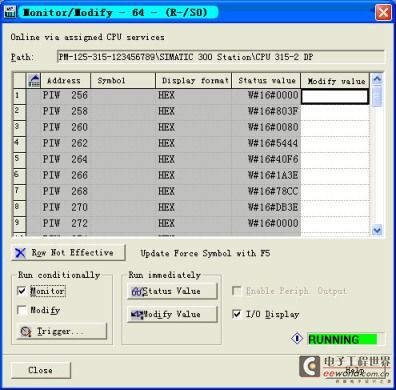

如上图所示，在该界面，可实现对Modbus从站流量计数据的采集和监控。根据在PMG-123及STEP7组态界面中设置的Modbus从站寄存器地址和PLC中I/O数据映射关系，PLC输入映射地址PIW256、PIW258对应的两个字是Modbus从站地址为1的流量计的“第一路采样压力值”，对应于流量计的显示的1.000Kpa；PLC输入映射地址PIW260、PIW262对应的两个字是Modbus从站地址为1的流量计的“第二路采样温度值”；PLC输入映射地址PIW264、PIW266对应的两个字是Modbus从站地址为1的流量计的“第三路采样压力值”，在仪表显示界面中并未显示；PLC输入映射地址PIW268、PIW270对应的两个字是Modbus从站地址为1的流量计的“瞬时值”，依次类推。通过在PMG-123中配置的Modbus相关命令对应的Modbus从站寄存器地址数据都能够在PLC对应的I/O映射区地址中实现采集和监控。
