基于FPGA的8051微控制器接口实现

1 引言

工厂自动化高度实现的今天，单片机8051的广泛运用使其需要与各种各样的外围设备相连接，而这些外围设备各不相同，特别是它们的接口多种多样。因而在运用8051的时候，不得不考虑它与外围设备的接口问题，而市售的接口电路大多只供某种特定的外围设备使用，因此，在一些特殊的运用场合下，用户不得不自行设计它们之间的接口。现代可编程器件(如FPGA－Field Programmable Gate Array可编程门阵列)的快速发展，使得自己开发专用的接口变得非常简单，同时自主知识产权IP(Intellectual Property)受到越来越多的关注，它们被广泛运用在片上系统SoC(System on a single Chip)的设计中，8051IP核就是其中的一种。本文就是采用Xilinx公司的FPGA芯片来实现外围器件与8051微控制器的接口，它可以和8051IP核一起集成在同一块FPGA芯片上，从而使接口部分和用户逻辑更紧密地结合。

2 接口功能

这里所说的接口功能主要是指微控制器和外围设备之间的通信功能。该接口的设计采用硬件描述语言VHDL进行描述，而且源代码运用了大量的常量定义，用户可以根据需要来更改这些常量的默认值，直到用户自己满意为止，从而达到不同的需求。这种改变就相当于在运用软件里更 改设置参数一样简单，而且FPGA具有重配置功能，这从而达到不同的需求。这种改变就相当于在运用软件里更
改设置参数一样简单，而且FPGA具有重配置功能，使得硬件的升级或者系统方案的变更变得非常简单。接口的整体框图如图1所示。

8051微控制器与运用逻辑之间的通信通过用户可定义寄存器组完成，8051微控制器写数据到用户可定义寄存器组来配置和控制运用逻辑。而运用逻辑通过用户可定义寄存器组向微控制器写状态信息和服务请求，从而完成微控制器与外围设备之间的通信。

3 接口设计

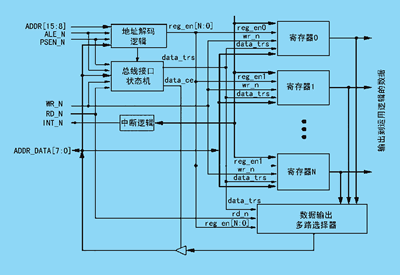

8051微控制器接口芯片主要由以下模块组成:地址解码逻辑、总线接口状态机、中断逻辑、用户可定义寄存器组、数据输出多路选择器。其内部结构框图如图2所示。

3.1 8051微控制器接口信号定义

*ADDR[15:8]，输入，微控制器地址总线的高8位;
*ADDR_DATA[7:0]，双向，微控制器地址/数据复用总线;
*ALE_N，输入，地址锁存允许，微控制器控制信号，该信号有效表明目前在地址/数据复用总线上的数据是有效数据;
*PSEN_N，输入，程序存储允许，微控制器控制信号，该信号有效表明目前的总线周期可以访问外部程序存储器;
*RD_N，输入，微控制器进行读操作的闸门信号;
*WR_N，输入，微控制器进行写操作的闸门信号;
*INT_N，输出，中断请求，运用逻辑产生的中断请求通过它向微控制器发送请求;
*CLK，输入，同步时钟信号，由系统提供，在内部结构框图中未标出;
*RESET，输入，同步复位信号，有效时系统复位，在内部结构框图中未标出;

3.2 地址解码逻辑模块

8051微控制器接口芯片的解码逻辑将当前ADDR总线上的高位字节解码作为器件地址，用它来和VHDL代码里的BASE_ADDR常量进行比较，如果相等，则表明BASE_ADDR指明的器件被选中，同时也包含由ALE_N提供时钟的寄存器，用以从ADDR_DATA总线获取地址低位字节，这个地址低位字节指明了在用户可定义寄存器组里的寄存器地址。也就是说地址高位字节用来选择从设备(这里将8051作为主设备)，而地址低位字节则用来选择寄存器。

3.3 总线接口状态机

该状态机的设计是本接口设计的关键，也是能否完成接口功能的主要控制模块，只有功能完整、状态协调的状态机才能协调整个系统有条不紊地工作。本状态机的设计实际上就是将8051总线协议的文字描述转换为有限状态机来描述。本文所描述的8051执行同步的总线周期，因此在外部设备和微控制器之间没有设置握手信号，通过状态机的有效控制来完成它们之间的通信。8051微控制器总线协议在状态机理的实现如图3所示。在第一个周期里，微控制器将地址置于地址总线并激活ALE_N信号，它的有效表明地址/数据复用总线和ADDR[15:8]上的地址是有效地址。激活ALE_N后，状态机转移到地址解码状态(ADDR_DECODE)等待地址解码逻辑模块解码地址并且判断是否有器件被选通。若有器件被选中:如果这是写周期，微控制器从地址/数据复用总线撤销地址并放置所需要写的数据到总线上，然后激活WR_N信号;如果这是读周期，微控制器使地址/数据复用总线呈三态，并激活RD_N以告诉用户逻辑可以将指定寄存器里的数据置于总线上。否则回到闲置状态(IDLE)。对于选通的从设备，如果RD_N或WR_N有效，状态机将转移到数据传输状态(DATA_TRS)。如果这是写周期，从数据总线来的数据被锁存于指定的寄存器中并使WR_N无效。若是读周期，微控制器锁存总线上的数据并使RD_N无效。若WR_N或RD_N始终有效，表明数据还没有写完或读完，则停留在DATA_TRS状态，直到数据写完或读完为止。无论RD_N的无效还是WR_N的无效都将使状态机向结束周期状态(END_CYCLE)改变。在此状态下，地址/数据复用总线呈三态，微处理器使ALE_N无效来结束循环，从而回到闲置状态IDLE，等待下一周期的到来。
