MDO混合域示波器在物联网设计研发中的应用

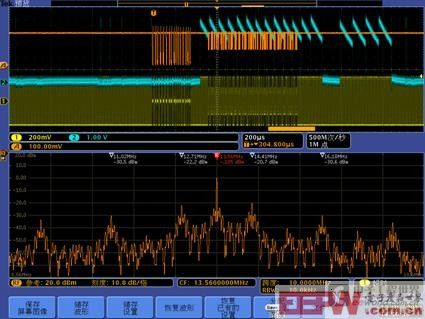

图六 RSAVu自动测试和解码功能

MDO的系统级调试和分析功能

　　RFID读写器是一个包含了基带微控制器、RF发射和接收模块以及电源和控制总线的复杂的射频嵌入式系统。基带控制信号和系统内部寄存器的状态直接影响系统的工作状态。以我们测试的读写器为例，NXP CLRC632读写控制芯片包含了 压控振荡器、锁相电路、编码、解码、混频和发射/接收功能，芯片的工作受到单片机芯片STC 90c58RD+的控制。
　
测试系统控制信号与TX和RX信号的时序关系

图 七 Rx信号与射频信号的时域关系

　　NXP CLPC632射频芯片的相关管脚可以测量得到射频发射的控制信号，如上图所示的CH2蓝色波形，我们可以将这些控制信号与RF信号的时域波形，以及RF信号的AvsT波形同时测量，这样我们就可以简便地观察到各种控制指令对射频发射的影响。

图八 通过SPI总线捕获寄存器状态数据

　　单片机芯片与读写控制芯片之间通过SPI总线通信。读写控制芯片的实际工作功能，通过更改内部寄存器的数值加以管理。如：地址14的寄存器为codercontrol寄存器，控制编码时钟和模式。当该寄存器的第三位至第五位的值为000时，则编码速率为848KB，当数值为011时，则为一个典型的ISO1443A编码标准，码速率为106KB，数值为100时为ISO1443 TYPE B的编码速率。这调试实战中，如果我们发现频谱副载波信号的频率与我们设计的传输码速率不一致时，我们可以通过捕获相应地址的SPI总线数据，查看相应的寄存器的数值，确定出现此类问题的原因。Codercontrol寄存器的0-2位，控制的是传输数据的编码形式。如果在设计调试中发现有数据通信不能建立的问题，可以检查这三位的数值，核查实际的编码形式是否正确。“000”代表ISO14443-B的NRZ非归零编码，“001”表示ISO14443A的Miller编码，而“110”和“111”则表示ISO15693标准对应的编码形式。
　
总结

　　MDO4000混合信号示波器独有的时间相关的跨越分析功能，为以RFID为代表的物联网设备的研制和调试提供了有力的工具。使用MDO4000不但能够轻松测量信号的模拟波形、频谱状况和各种频域参数，更可以通过AvsT、FvsT和ΦvsT这些调制域轨迹，简便地验证产品是否符合国际和行业标准的规定。更重要的是，由于将模拟信号、数字信号和总线信号，与射频信号在时间上关联起来，我们既可以通过这些信号时序关系，验证系统实际工作的过程，也可以通过对总线信号、寄存器数据的分析，查找除产生故障的原因。目前MDO4000是市场中唯一一种能够提供此类功能的测试仪器。我们希望MDO4000能够加速物联网产品的设计，为整个产业的发展贡献力量。
　
MDO4000混合域示波器主要指标：
　
典型配置：
　　MDO4054-3 混合信号示波器（如果设计2.4G RFID系统，建议选择MDO4104-6）
　　DPO4EMBD总线分析模块（I2C+SPI总线）
　　MDO4TRG高级射频触发模块
　　专用标签天线工装
　　泰克近场探头套件（型号：119414600，100KHz-1GHz）
　　BNC电缆
　　BNC三通适配器
