最新的高速信号虚拟探测和均衡技术

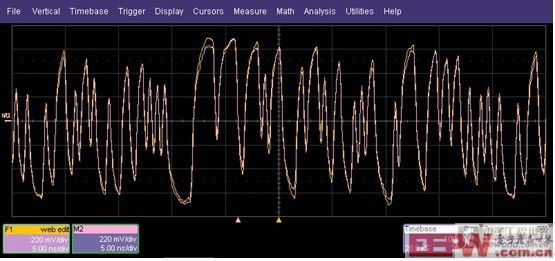

图11 虚拟探测Vs实测波形:黄色为探测波形,青色为实测波形
4、均衡模拟器
把经过背板的已衰减信号加到示波器的均衡模拟器上,查看经过均衡的信号眼图。根据接收芯片实际情况,我们把FFE和DFE的抽头数分别设为3和1,点击Train,对均衡器进行训练(图12),就得到了均衡后的信号,其眼图如图13所示。
图12 均衡器的设置

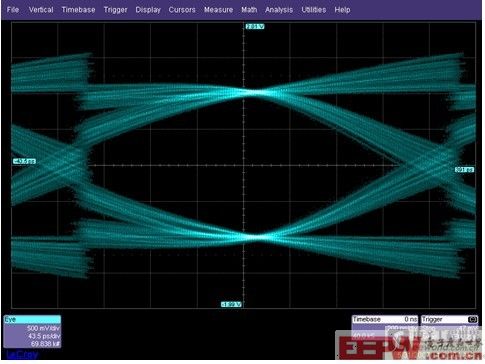

图13 经过均衡的接收端眼图
对比图9可见,眼图质量大大提升,这代表了系统的真实性能,在测试仪器内嵌入均衡技术已经成为高速测试的解决方案之一。
注:眼图显示时看到波形切断现象的解释:
均衡算法时会对采样点进行幅度的提升,使均衡后的波形与理想的波形(下图中的decode的波形)相减后得到的差值最小。对于高频的码,为了补偿其衰减,均衡后的波形可能在上升或下降沿出现比较高的类似于过冲的波形,眼图显示时可能会看到切断的波形。
3. 结论
在本例中,中兴通讯EDA高速实验室通过使用虚拟探测和均衡技术解决了高速串行信号的测试问题。在高速数据传输中,往往采用均衡处理技术来扩展信号的传输距离,直接测量接收端的信号基本没有意义,因为这根本无法代表接收信号的真实性能。在测试仪器内嵌入均衡技术来复现系统的真实性能,已经成为高速测试的重要解决方案。

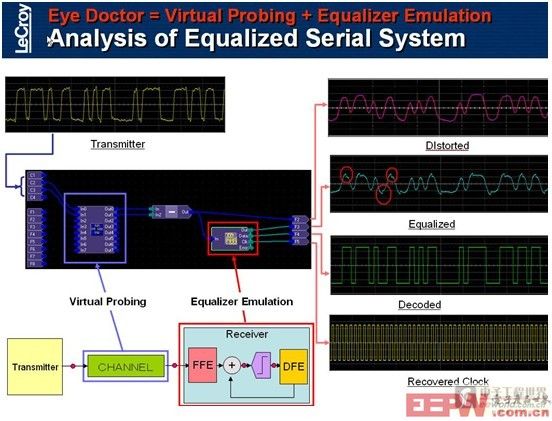

Eye Doctor是LeCroy高端示波器的一个软件包,它包含两个功能:虚拟探测,均衡模拟。这是高速串行数据测试中非常重要的功能,有时候是必需的。
虚拟探测是高速测试中的一个新方法,可以做得相当准确,但需要系统的S参数,这并不容易得到,可以通过一些仿真软件提取。
参考资料
1. (美) LeCroy Corporation,Eye Doctor Operator''''s Manual,2007年1月
2. (美) Leo Wong, Rambus公司,如何解决高速背板的信号完整性问题,2006
