车载系统的电流检测

0系列的增益很有特点：INA200的增益为20，INA201的增益为50，INA202的增益为100。)

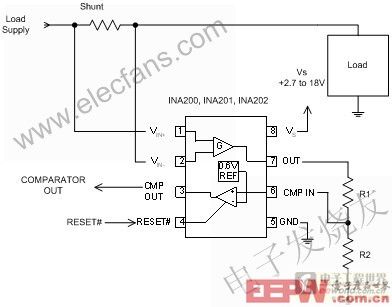

图5简单的单电压结点电流比较某些系统需要不止一个电流限制电平。举例来说，系统以较低的电流限制作为故障即将发生的指示器，而以较高限制作为关闭系统的标志。INA206-INA208系列电流分路监控器采用两个比较器来实现上述功能。某些系统会对较低限制采用延迟输出，以避免超出最低限制后引起不必要地触发瞬态偏移。图6中的电路将INA206电流分路监控器部分的输出反馈给两个比较器，这会生成一个有效的低输出警报，并为关闭MOSFET缓冲路径提供适当极性。

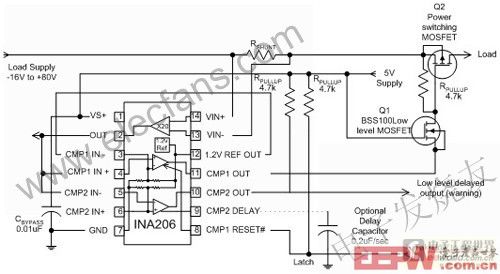

图6显示了电流与两个电压结点比较的电路。较低的电压结点激活警报输出，我们可为其配置一个适当的延迟电路，以避免错误的瞬态触发。较低的电压结点在比较器输入端内置阈值为0.6V。Q1为较高电压结点输出提供缓冲，通过电源开关MOSFET关闭电源，如果电流超过上限则启用Q2。较高电压结点采用INA206的1.2V参考电压，INA206具有避免在没有锁存功能的电压结点发生振荡的锁存功能。

图6在该双电平电流比较电路中，低电平延迟输出可对即将发生的过载发出警报，支持锁存功能的上限可将负载电源关闭。
