基于MSP430F149的人员登记与录入系统设计

555集成电路是8脚封装，双列直插型，如图3所示，其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有0和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc)，可用它改变上下触发电平值；8脚是电源端，1脚是地端。
2．4 拍照模块
本系统采用高清的视频头，他可以与PC连接，有可视化监控界面同时通过硬件可以对视频头控制。拍照时可自动储存并打印时间。
2．5 液晶显示模块
LCD12864概述
带中文字库的LCD12864是一种具有4位／8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128x64，内置8192个16*16点汉字，和128个16*8点ASCII字符集，利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8x4行16x16点阵的汉字，也可完成图形显示，低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性
1)低电源电压(VDD：+3．0～+5．5 V)。
2)显示分辨率：128x64点。
3)内置汉字字库，提供8 192个16x16点阵汉字(简繁体可选)。
4)内置128个16x8点阵字符。
5)2MHZ时钟频率。
6)显示方式：STN、半透、正显。
7)驱动方式：1／32DUTY，1／SBIAS。
8)视角方向：6点。
9)背光方式：侧部高亮白色LED，功耗仅为普通LED的1／5-1／10。
10)通讯方式：串行、并口可选。
11)内置DC-DC转换电路，无需外加负压。
12)无需片选信号，简化软件设计。
13)工作温度：0～+55℃，存储温度：-20～+60℃。

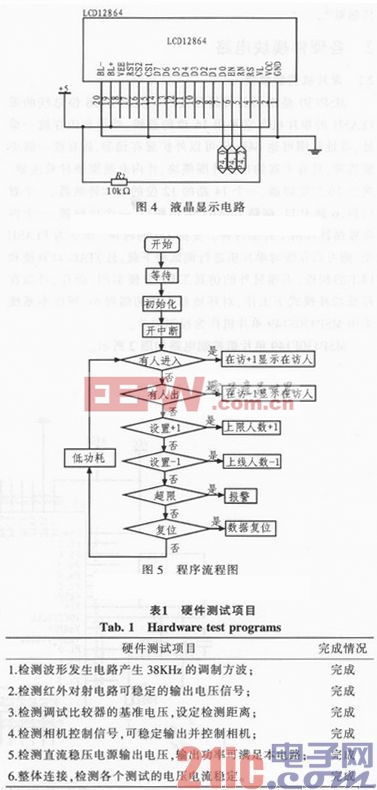

本系统中LCD12864液晶显示电路如图4所示。

3 软件设计
该系统程序流程图如图5所示。

4 整机调试
4．1 硬件调试
硬件调试结果如表1所示。
4．2 软件调试

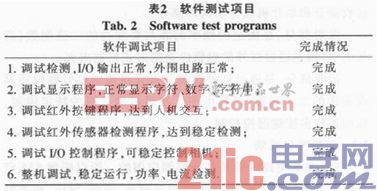

软件调试结果如表2所示。

5 结束语
文中主要介绍了以MSP430F149单片机为核心的展馆人员登记与录入系统，包括硬件部分及软件部分，实验表明该系统应用反应灵敏、计数准确、效果良好。同时，该系统对需要人员进行登记信息的场合具有一定的参考价值。
