∑-△型转换器AD7780在电子秤系统中的辐射抗扰度

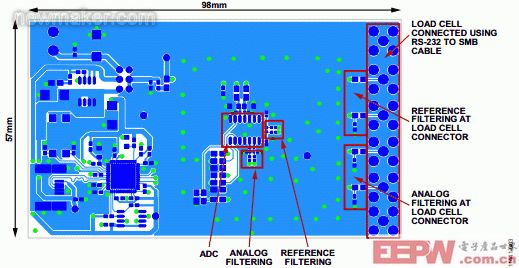

图3. AD7780 EMC板的顶面结果

在调研之后，我们开发了针对抗辐射干扰的优化印刷电路板(见图3)。本应用笔记的“评估板原理图与PCB布局图”部分提供了评估板的原理图和布局图。使用此评估板和物料清单所列的元件时，测得的最大误差超过了e。图4显示了RF频率从80 MHz扫至1 GHz的情况下从AD7780读取的转换。测试期间，对称重传感器施加的重量保持恒定。

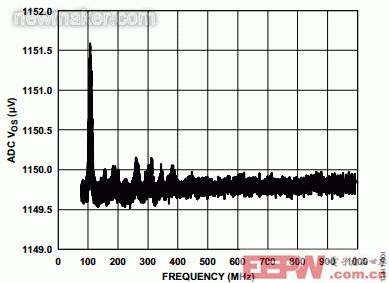

测得的误差为1.79 μV，高于e。这相当于0.81 g。但是，在有RF干扰的情况下，ADC会继续发挥作用，一旦干扰清除就会自动恢复到额定范围内。因此，就辐射抗扰度而言，该电子秤系统为B类。

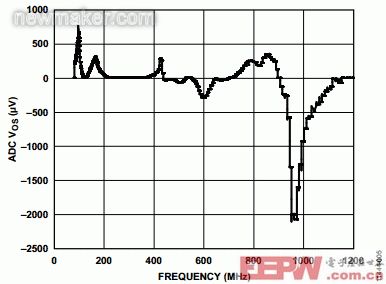

图4. AD7780 EMC板的误差与频率为了对比，图5显示了测试辐射抗扰度时从标准AD7780评估板读取的转换。在有RF干扰的情况下，此评估板的误差为2101 μV，相当于955 g。

图5. AD7780评估板的辐射抗扰度这种对比突出了布局、元件选择和元件放置的重要性，妥善考虑这些因素将能实现最佳的辐射抗扰度性能。

为了进一步增强器件的辐射抗扰度，可以在AD7780和辅助元件外装上一层铜制屏蔽罩。这样可将系统提升至A类。

结论

优化电子秤系统辐射抗扰度性能的关键因素是电路板布局以及元件的放置和选择。遵循本应用笔记中介绍的布局做法时，根据IEC 61000-4-3，电子秤系统将为B类。在有RF干扰的情况下，电子秤系统会继续工作，但系统精度会超出额定范围。清除RF干扰后，电子秤系统的精度会自动恢复到额定范围内。利用铜制屏蔽罩可将辐射抗扰度提升至A类。(end)
