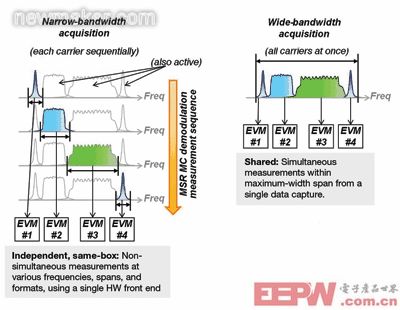

图 2. 该图比较了使用窄带宽硬件对每个载波进行连续采集（左侧）和使用宽带宽硬件对全部载波进行同时采集（右侧），以用于调制分析。

无论采用宽带宽还是窄带宽硬件分析仪方法，都要求使用恰当的接收机滤波器对每个感兴趣的载波进行过滤。滤波器能够抑制相邻载波功率干扰，从而使分析仪在多载波条件下对每个载波都能达到很好的同步和调制稳定性。以 W-CDMA（或 TD-SCDMA）载波为例，标准规范明确定义了接收机滤波器形状，滤波器为 3.84 MHz（TD-SCDMA 为 1.28 MHz）、滚降因子为 0.22的根升余弦滤波器。对于GMSK和LTE等制式，不存在如此明确的规范。相反，可能需要为滚降因子变化幅度较大的分析仪添加一个相邻载波抑制滤波器（即便会影响调制质量）。

总结

在对 MSR 多载波基站发射机器件进行频谱和功率测量时，频谱扫描的方法仍然适用。它同样可用于每个载波发射机器件的测量。在分析 MSR多载波配置下每个载波的调制质量时，可采用两种方法。第一种方法，使用窄带宽硬件前端连续采集每个载波。该方法假设 MSR 被测信号是一个任意重复测试模式信号，具有简单和低成本的优点。第二种方法，使用宽带宽硬件前端同时采集所有的载波。该方法能够真正同时捕获所有的载波，以便对瞬时事件进行故障诊断，缺点在于成本高昂。每种方法的总测试效率取决于测试序列算法的设计或编程方式。(end)
