基于单片机和DS18B20的温度采集和分析系统

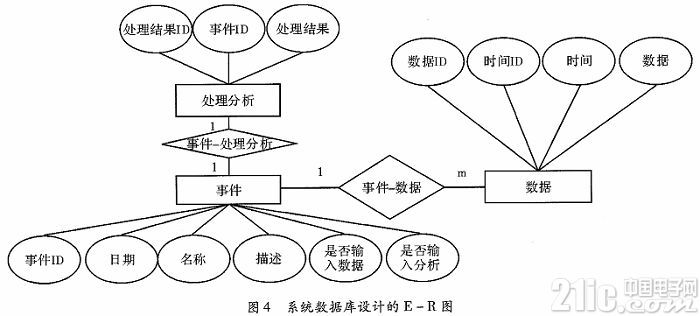

理结果表存储处理结果。

Matlab分析模块的主要步骤为：从Excel表中获取时间;利用datenum()函数将三维的时分秒转换成一维的实数;利用polyfit()函数拟合时间温度的一阶函数式;利用polyv al()函数计算已知各点拟合曲线的温度值;利用plot画出原始各点和拟合曲线。

PC端可是化程序主要使用Visual C++6.0编写而成，通过串口与单片机进行数据交换，并于数据库和Matlab进行通信，完成测温事件的建立、采样参数的设置以及数据的存储与分析。

PC端可视化程序使用到了Microsoft CommunicationsControl控件(MSComm控件)实现了串口通信和数据接收，利用微软提供的一种面向对象、与语言无关的数据访问应用编程接口 ADO组件实现与SQL Server数据库的通信，通过Matlab引擎调用Matlab的m文件，实现数据的分析，Matlab引擎是一组Matlab提供的接口函数(ICngine API函数)，其采用客户机/服务器计算模式，此时C++作为客户端出现，负责用户接口和提出数据请求，Matlab则属于服务器端，向客户端提供数据服务。通过以上接口及MFC函数库完成PC端的可视化程序设计。

4 系统测试及应用

系统测试采用额定功率为1 500 W的电热壶烧水进行实验测试。利用系统对1 200 ml的自来水在电热壶中的温度进行采样，获得相关数据并进行分析，从而得到温度与时间的函数式，然后用该函数式来计算到达某一温度阈值的所需时间，完成应用。

由于电热壶的功率恒定且过大，故加热时因各种原因散失的温度可忽略不计，故水所吸收的热量在单位时间内是恒定的，通过比热容公式Q=Cm△T(其中Q为热量的变化，C为比热容，m为质量，△T为温度变化)及Q=p△t(p为功率，△t为所用时间)可得

由于水的比热容为4.2×103J/(kg·℃)，电热壶功率为1 500 W，水的质量约为1.2kg，代入数据可得△T=0.297△t。

可见水温与时间应该是线性的，其系数约为0.297，即T=at+T0，其中a=0.297，T0为初始温度。

通过以上分析，可得式(2)，该公式用于应用部分计算水到达某一温度剩余时间的函数式

t=(T-T1)÷a (2)

其中，t为所需的时间;T1为阈值温度;T为当前温度;a为分析所得函数的一次项系数。

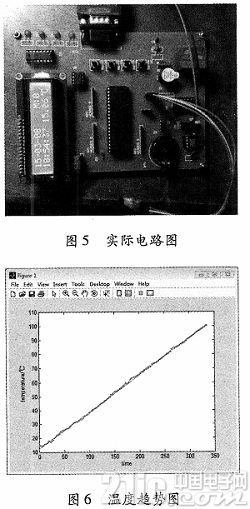

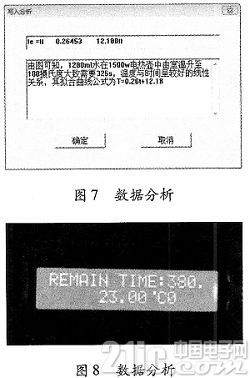

系统测试结果如图6与图7所示，由图6可知，温度与时间呈较好的线性，与上述分析结果一致，由图7可知，拟合曲线的系数为0.264.53，与理论值的相对误差为-10.9%，这可能与电热壶的老化等因素有关。但由实验结果可知，系统可较好地对温度进行采样、存储和分析。

图8为针对系统分析的数据进行的一个应用测试，通过式(2)可知电热壶水温至100℃还需要的时间，从图8中可看出，当前水温为23℃，距水烧开还需380 s。

5 结束语

经过实验测试，本系统可完成温度的采集、存储和分析功能。通过该系统，可测得某一时段内固定时间间隔的温度值，并可将其存储于PC端的数据库中，当测得规定时间内的数据后，通过系统的分析模块，可对所测的温度数据进行一定程度的分析，获得温度变化的走势曲线图，在热功率恒定的条件下，通过Q=Cm△t函数可获得温度与时间的一次函数，从而对其他时段相同环境下的数据进行提前分析。同时，该系统功能较强，操作简便，系统较稳定，有一定的实际应用价值。
