生物电阻抗测量系统中弱信号检测技术研究--弱信号检测调理单元设计与实现(二)

250MHz.不论是差分时钟还是单端时钟都具备自偏置，容易实现交流耦合[7]。在本系统中将采用单端时钟模式，在此种模式下的正弦波或方波形式的时钟可以通过直流耦合或交流耦合方式输入，在此选择频率20MHz的晶振作为时钟参考源，在晶振两端接并联电容到地。

（3）时钟输出端接方法

ICS8430提供三种电平输出形式：LVPECL、LVDS和CMOS.OUT3~OUT0是LVPECL电平的差分输出时钟；OUT7~OUT4是LVDS/CMOS电平的时钟输出，这些时钟可以配置成差分输出的LVDS电平或者单端的CMOS电平。

LVPECL时钟的幅度范围在400mV~960mV之间可设置，LVPECL输出拥有专门的供电电源VS_LVPECL，因此和其他电源分开以避免引入噪声，并且电源电压可以选择在2.5V~3.3V之间，以满足用户不同的需求，本系统选择3.3V的电源电压。

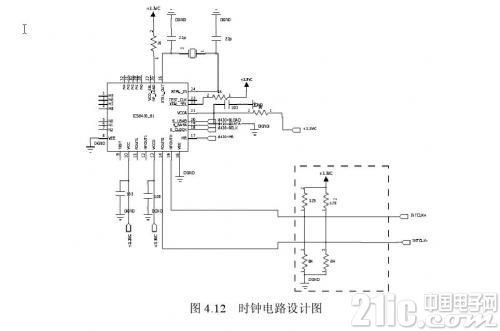

时钟电路设计最终设计如图4.12所示。
