太阳能应用系统DC-DC优化设计

太阳能作为最绿色的能源之一在人们的生活中大量被应用，太阳能发电、太阳能热水器、太阳能路灯等等，虽然我们在不断的增大太阳能的利用，但和辐射到地球的能量比起来那简直不值一提…

所以在我们大量普及利用的基础上如何优化设计，达到更高的利用率是我们值得考虑的问题，人们也尝试了增大阳光照射面积、延长光照时间等等，但这都很有限…

那么我们如何在有限的输入资源面前更大化的充分利用成了必须要解决的问题，下面Maxim给你带来针对太阳能进行DC-DC优化设计……

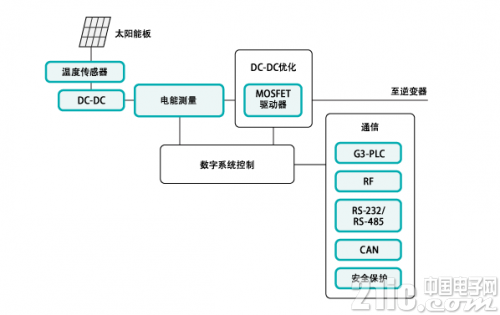

设计框图：

一、温度传感器

从太阳能板吸收的光能通过温度传感器转变成电能

DS7505- 高精度数字温度计和温度监控器

低压(1.7V至3.7V)数字温度计和温度调节器在-55°C至+125°C温度范围内提供9、10、11或12位数字温度读数，在0°C至+70°C温度范围内精度为±0.5°C。9位分辨率模式软件兼容于LM75，与DS7505的通讯可由简单的2线串行接口实现。芯片具备三个地址引脚，允许最多8个DS7505挂接在同一个2线总线上，大大简化了分布式温度检测应用…被大量应用于任何对温度敏感的系统…

优势及特色：

1.具有一个专用的漏极开路输出(O.S.)和可编程故障容限，允许用户定义触发O.S.报警输出所需的连续故障条件次数

2.根据用户对存储在EEPROM寄存器中的触发门限(TOS和THYST)的定义，提供两种温度调节模式

3.软件兼容于LM75/DS75的升级版温度传感器，具有非易失温度调节门限存储

二、DC-DC转换器

通过温度传感器转变的电能通过DC-DC转换器得到我们所需要的标准电压

MAX5033 -500mA、76V、高效率、MAXPower降压型DC-DC转换器

易于使用、高效率、高压、降压型DC-DC转换器，工作于高达76V的输入电压，空载时仅消耗270μA的静态电流。脉宽调制(PWM)转换器重载时工作在固定的125kHz开关频率，轻载时可自动切换到脉冲跳频模式，以达到低静态电流和高效率。包括内部频率补偿，简化了电路应用…完美应用于工业、消费电子及分布式电源…

优势和特点：

1. 内部采用低导通电阻、高电压DMOS晶体管，以获得高效率和降低整个系统成本

2. 包括欠压锁存、逐周期限流、间歇模式输出短路保护及热关断功能

3. 内置0.4Ω高端DMOS FET、空载时，270μA的静态电流;10μA的关断电流

三、电能测量

通过DC-DC转换器的电能需经过仪器的测量及监测

78M6612 - 单相、双输出功率和电能测量IC，业内首款、也是唯一的嵌入式交流电表方案，用于家庭和企业

一款高度集成的单相功率和能量测量与监测片上系统(SoC)，包括32位计算引擎(CE)、MPU核、RTC和闪存。采用一次变换架构以及22位Σ-Δ ADC、四路模拟输入、数字温度补偿和高精度电压基准，能够以极少的外部元件支持较宽范围的单相、双输出功率测量应用…被大量用在消费类白色家电及自动化行业…

优势和特点：

1. 在2000:1电流范围和整个工作温度范围内保持优于0.5% Wh的精度

2. 脉冲输出提供脉冲计数功能、交流电频率计数，用于RTC、数字温度补偿

3. 提供电池备份，用于RTC和电池监测、8位MPU (80515)、单指令周期，内置ICE用于MPU调试

四、DC-DC优化：MOSFET驱动器

MAX15070A- 7A吸入电流、3A源出电流、12ns、SOT23 MOSFET驱动器

具有极小延时的微型MOSFET驱动器，提供较宽的源出/吸入电流，可以吸收7A并源出3A峰值电流。此器件为MAX5048的升级版本，具有反相和同相输入，为控制MOSFET提供更大的灵活性。同时提供两路独立的互补模式输出，可灵活地控制开关导通和关断速度…在MOSFET开关控制及转换器中大量应用…

优势及特色：

1.具有非常短的开关时间和传输延迟(12ns，典型值)，非常适合用于高频电路

2. 反相和同相输入传输延迟匹配在500ps以内、热关断保护

3. 小尺寸SOT23封装，允许在下方布设PCB引线、-40°C至+125°C工作温度范围

五、通信功能

①G3-PLC

MAX2992- G3-PLC MAC/PHY电力线收发器

业内首款G3-PLC兼容调制解调器，可通过交流电力线提供半双工异步数据通信，传输速率高达300kbps。MAX2992是一款片上系统(SoC)，利用Maxim的32位MAXQ30微控制器核构建物理层(PHY)和媒体访问控制(MAC)层。集成了模拟前端收发器的MAX2991能够与此器件无缝连接，共同与MAX2992 G3-PLC™固件构成完整的G3-PLC调制解调方案…在太阳能、新能源管理及智能电网中大量应用..

优势及特色：

1. 集成了可编程陷波机制，允许对调制解调器发送频谱的某个频段进行陷波处理

2. 增强CSMA/CA和ARQ，结合网络路由协议，
