配置软件定义的WLAN测试系统

的测试，因此其结果即构成频谱遮罩边际；此边际是以dB为单位，即是所测得实际信号与遮罩之间的功率差异。 图11即为802.11b信号的频谱遮罩测量。

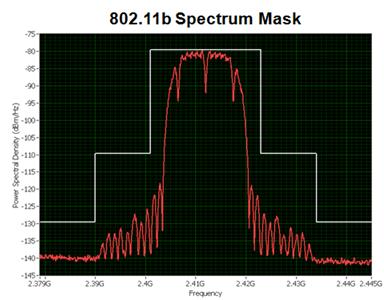

图11. 802.11b信号的频谱遮罩

IEEE 802.11b信号与IEEE 802.11a/g信号实际使用不同的频谱遮罩。 图12即为OFDM 802.11a/g信号的遮罩。

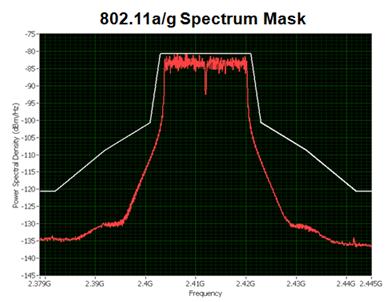

图12. 802.11a/g 信号的频谱遮罩

请注意，频谱遮罩也可描述多种信号特性。 举例来说，传输器的非线性特性，则可让信号边带达到遮罩的限度。 此外，未妥善设定的边带信号，也可与DFDM信号上构成多余的边带。

8. 结论

如本文所述，用户可通过软件工具包设定多种WLAN测量。 事实上，WLAN测量套件针对IEEE 802.11a/b/g测量，提供了生成与分析功能。 通过LabVIEW、LabWindows/CVI，甚至 .NET等应用编程环境，即可设定PXI射频矢量信号生成器与分析仪，以迅速并轻松测试WLAN产品。 虽然这些软件定义的仪器可测试WLAN与其他多款无线标准，但此方式的主要优点之一是其测试速度。
