开关电源转换效率的测量方法

0.9%.

提高准确度

我们可以通过调整输入功率来提高这种测量方法的准确度，在计算时，除二极管整流桥的损耗外，还应将其他输入级元件，如浪涌限制器、共模扼流圈和数字万用表的电流检测元件的损耗包括在内。要计算这些损耗，需要测量各元件在正常工作情况下的压降，然后用该压降值乘以测得的输入电流。将这些损耗计算在内，将会增大总输入功率并降低计算得出的效率。

不过，用这种方法测得的结果始终不会像用瓦特表测量输入功率一样准确。测量一系列输入及输出值，确定损耗原因电源效率与输入电压和输出负载有关。*估电源时，通常需要在几个不同的输入电压水平下测量效率，以便更好地判断出电路中的损耗究竟在何处。把得出的结果绘制在图表中，说明满载条件下效率与输入电压的关系。

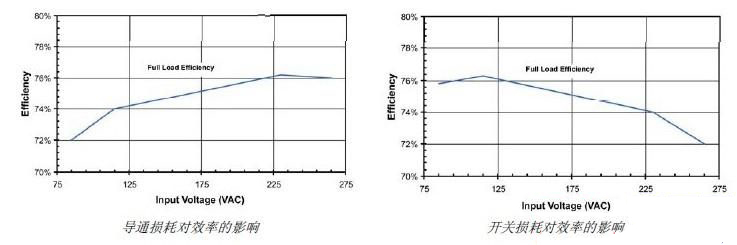

导通损耗对效率的影响 开关损耗对效率的影响

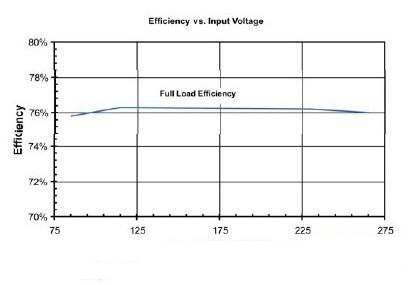

低输入电压下效率下降，这通常是由于电路中的阻性元件产生的导通损耗造成的。这些损耗之所以会在低输入电压下增加，是因为需要较高的电流来维持相同的输出功率。而高输入电压下的效率下降，通常是由于开关损耗造成的。这些损耗来自寄生电容。在高输入电压下损耗增加，是因为寄生电容会在更高的电压下充放电。确定损耗原因并采取纠正措施后，将会得到以下曲线图。设计良好的电源的效率与输入电压的关系。
