双法兰差压变送器液位测量校验全面解析

则 变送器量程为L=Hρ1,零点迁移量为A3=h1ρ1+h2ρ0, 最低测量液位时, 作用于变送器上等效静压差为△ρ1=h1ρ1+h2ρ0=A3最高测量液位时, 作用于变送器上等效静压差为△ρ2=(h1+H)ρ1+h2ρ0=Hρ1+A3变送器检验范围为△ρ=△ρ1~△ρ2=A3~(Hρ1+A3)对应于变送 器的输出( 若变送器为正作用) 为4~20 mA 。
2. 2 双法兰差压变送器安装在密闭容器上

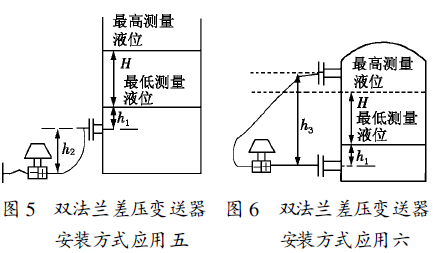

1) 双法兰差压变送器安装在密闭容器低端法兰水平线上, 且高低压室法兰与容器高低端法兰相连接, 并且变送器与容器低压法兰在一条水平线上, 如图6 所示。

则 变送器量程为L=Hρ1, 零点迁移量为A4=h1ρ1-h3ρ0(ρ0为毛细管中硅油密度) , 最低测量液位时, 作用于变送器上等效静压差为△ρ1=h1ρ1-h3ρ0=A4, 最高测量液位时, 作用于变送器上等效静压差为△ρ2=(h1+H)ρ1-h3ρ0=Hρ1+A4式中 h3-容器高低端法兰中心线之间的距离。
变送器检验范围为△ρ=△ρ1~△ρ2=A4~(Hρ1+A4),对应于变送器的输出( 若变送器为正作用) 为4~20mADC。

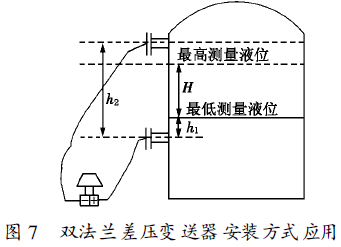

2) 双法兰差压变送器安装在密闭容器低端法兰水平线以下, 且高低压室法兰与容器高低端法兰相连接, 并且变送器安装在密闭容器低端法兰水平
线以下, 如图7所示。则变送器量程, 零点迁移量, 最低测量液位时作用于变送器上等效静压差, 最高测量液位时作用于变送器上等效静压差, 变送器检验范围, 均与本节1) 同。
对应于变送器的输出( 若变送器为正作用) 为4~20mADC。

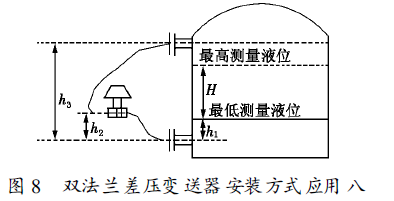

3) 双法兰差压变送器高低压室法兰与容器高低端法兰相连接, 并且变送器安装在密闭容器高低端法兰水平线之间, 如图8所示。
那 么变送器量程为L=Hρ1, 零点迁移量为A4=h1ρ1-h3ρ0.为了避免变送器在测量过程中出现死区, 必须使h1ρ1≥h3ρ0, 否则将会出现实际测量范围小于变送器检验范围的现象。最低测量液位时, 作用于变送器上等效静压差为△ρ1=h1ρ1-h3ρ0=A4
最高测量液位时, 作用于变送器上等效静压差为△ρ2=(h1+H)ρ1-h3ρ0=Hρ1+A4变送器检验范围为△ρ=△ρ1~△ρ2=A4~(Hρ1+A4), 对应于变送器的输出( 若变送器为正作用) 为4~20 mA。
4) 双法兰差压变送器安装在密闭容器高端法兰水平线以上, 且高低压室法兰与容器高低端法兰相连接, 如图9 所示。

变送器检验范围为△ρ=△ρ1~△ρ2=A5~(Hρ1+A5), 对应于变送器的输出( 若变送器为正作用) 为4~20 mA。
3 结束语
综上所述, 在利用双法兰差压变送器测 量液位时, 由于毛细管中填充液体的密度是已知的, 因此只要确定了变送器的安装位置和形式以及H,准确地量取变送器的安装数据(h1,h2,h3,h4,h5),就可以很方便地分析计算出变送器量程L,零 点迁移量A ,△ρ1 和△ρ2,再校验△ρ,对应于4~20mA就可以了。安装时应注意导压管要固定牢靠, 避免管路晃动引起信号波动; 导压管的弯曲半径不应小于150mm, 免得致使管截面变小阻塞, 妨碍压力传播; 要特别注意磕碰感测膜片, 砸伤, 踩断导压管, 确保仪表内部始终处在充满硅油, 严格密封下正常进行。然后在现场把校验好的变送器按要求安装在容器上, 就可以准确地测量出容器内液体的液位了。
