外夹式超声波流量计完整安装步骤及标准调试规范

485:光电隔离，波特率可选择，传输距离大于1.6Km.
4、打印机：RS-232串口模式。打印机为选配件。
5、M-BUS.

安装超声波流量计可按照以下步骤操作：
一：观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
二：确认管道内流体介质以及是否满管。
三：确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
四：确认管道使用年限，在使用10左右的管道，即使是碳钢材质，最好也采用插入式安装。
五：前四步骤完成后可确认使用何种传感器安装
六：开始向表体输入参数以确定安装距离。
七：非常重要：精确测量出安装距离。
(1) 外夹式可选安装传感器大概距离，然后不断调试活动传感器以达到信号和传输比最好的匹配
(2) 插入使用专用工具测量管道上安装点距离，这个距离很重要，它直接影响表的实际测量精度，所以最好进行多次测量以求较高精度。
八：安装传感器——调试信号——做防水——归整好信号电缆——清理现场线头等废弃物 ——安装结束——验收签字

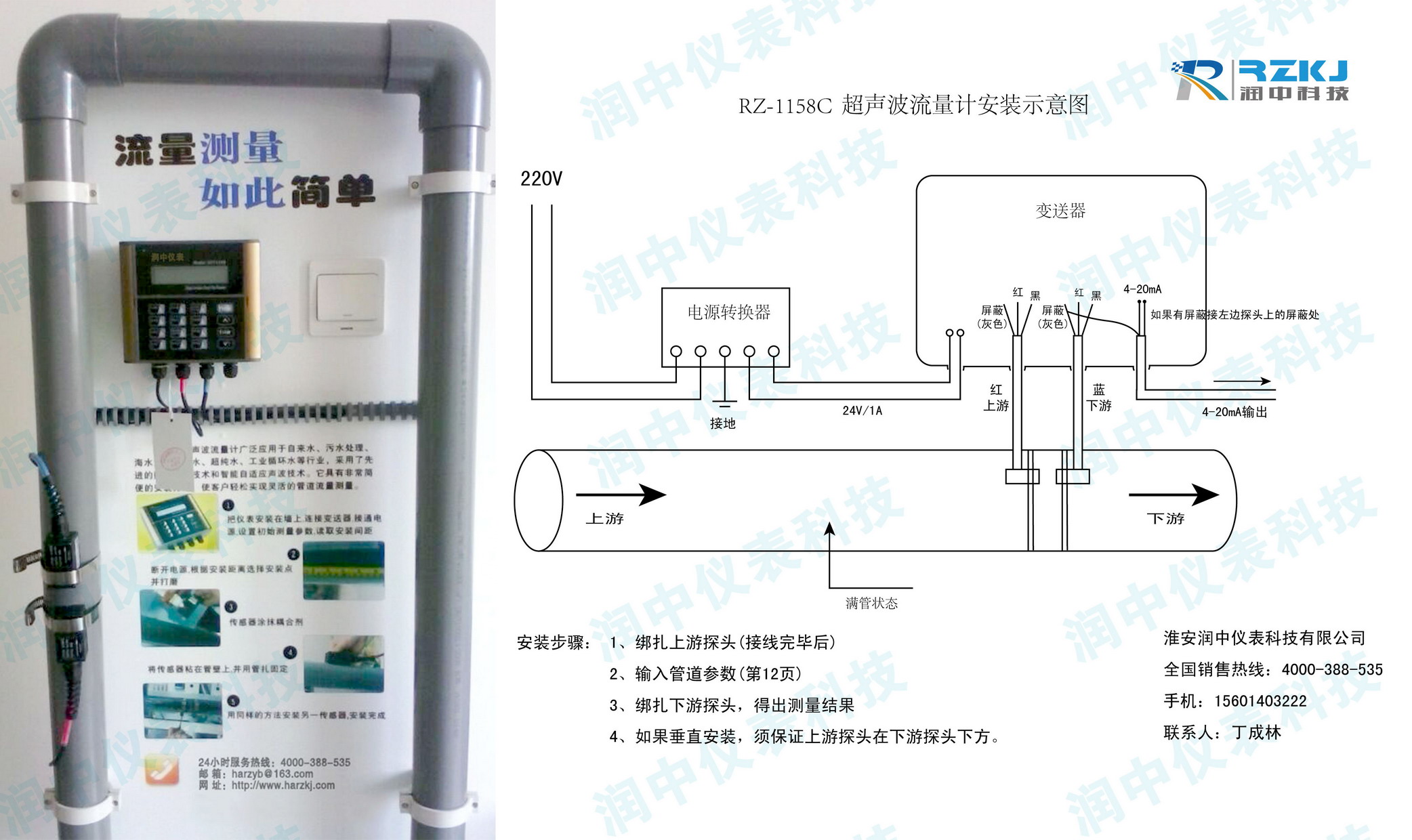

图纸分解


超声波流量计原理图
包括：测量流动通道6，被测量的流体通过其中流动；超声波换能器8和9，分别设置在沿测量流动通道6彼此相对的上游端和下游端；上游孔眼11和下游孔眼12，用于使超声波换能器8和9暴露于该测量流动通道6；第一流体抑制器15，至少邻近下游孔眼12，用于减少被测量的流体流入孔眼12；第二流体抑制器16，被设置在测量流动通道6的上游端并相对于孔眼11和12，用于减少被测量的流体流入孔眼11和12；测量控制部件19，用于测量超声波换能器8和9之间的超声波的传播时间；及计算部件20，用于根据该测量控制部件19的信号计算流量。为下游孔眼12设置的第一流体抑制器15包括具有至少一个超声波传输孔22的孔眼密封部件21。因此，有可能稳定超声波换能器之间的流体，以便增强超声波的接收水平，从而提高测量精度和对流量测量的上限值，并减少对于超声波换能器的驱动输入。

超声波流量计安装调试可按照以下步骤操作：
一：观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
二：确认管道内流体介质以及是否满管。
三：确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
四：确认管道使用年限，在使用10左右的管道，即使是碳钢材质，最好也采用插入式安装。
五：前四步骤完成后可确认使用何种传感器安装
六：开始向表体输入参数以确定安装距离。
七：非常重要：精确测量出安装距离。
(1)外夹式超声波流量计可选安装传感器大概距离，然后不断调试活动传感器以达到信号和传输比最好的匹配
(2) 插入使用专用工具测量管道上安装点距离，这个距离很重要，它直接影响表的实际测量精度，所以最好进行多次测量以求较高精度。
八：安装传感器——调试信号——做防水——归整好信号电缆——清理现场线头等废弃物——安装结束——验收签字
