自然气流量计量及仪表选型

用电子修正积算器时，需加装温度、压力、示值传感器，一是可在仪表出厂前预留信号管(压力、温度)和示值传感器；另外可在仪表现场自然气输配管线上引出压力、温度信号管并配相应传感器和示值传感器。

两种仪表可通过加装示值传感器实现数据远传，从而实现微机数据集中治理。

4气体涡轮流量计、卡门涡街流量计和旋进漩涡流量计

三种仪表均属速度式流量计。气体涡轮流量计特点是结构紧凑、正确度高、重复性好、量程比较宽、反应迅速、压损小，但安装使用(表前需安过滤器和整流器)和轴承耐磨性的要求较高；漩涡流量计是仪表内部无活动机件、寿命长、正确度高、量程比宽，但流速分布情况和脉动流、振动对丈量有不同程度影响。

气体涡轮流量计工作原理：当被气体流经涡轮体时，气体推动带有螺旋形导磁叶片的叶轮旋转，当由铁磁材料制成的叶片旋经固定在壳体上的磁感应或信号检出器中的磁钢时，引起磁路中磁阻的周期性变化，并在感应线圈内产生近似正弦波的电脉冲信号，广州市骏凯电子科技有限公司在涡轮仪表规定的流量范围内，脉冲信号的频率ｆ(Ｈｚ)与流速即流量成正比，将此脉冲信号经过积算显示部分运算、处理可显示出流量，如图4所示。

卡门涡街流量计工作原理：在流体管道内插进一根非线型的柱状物(圆柱或三角柱)，当气体流经并达到一定雷诺数范围内，柱状物的下游即产生两列不对称而有规律的交替漩涡，漩涡的频率ｆ(Ｈｚ)与流速即流量成正比，通过检出器、放大和转换器，可获得流体的流量。如图5所示。

旋进漩涡流量计工作原理：当气体沿着轴向进进流量计进口，螺旋锥体强迫流体旋转，形成漩涡流经文丘利管旋进、节流、加速，在中心轴线处形成高速旋转的涡核，到了扩散器，因压力的变化产生回流，使涡核转折偏离轴线，形成锥旋线进动。若仪表有关的几何外形和尺寸设计公道，检测点的螺旋漩涡进动频率ｆ(Ｈｚ)与流速即流量在很宽的流量范围内成正比，经过放大整形成电脉冲信号，传输至显示部分，即可运算出流体的流量。如图6所示。

三种代表的工况流量公式：

式中，K仪---仪表系数，它与仪表设计的具体外形、尺寸、检出点、生产工艺等多种因素有关，并需经检测标定。 日本新宝SHIMPO| 日本爱宕ATAGO| 京都电子KEM| 美能达MINOLTA| 福禄克FLUKE| 日本理音RION| 美国TPI

结合(1)式和(10)式，三种仪表同样可采用如前所述的三种修正方式之一进行修正，从而获得标态下的流量。

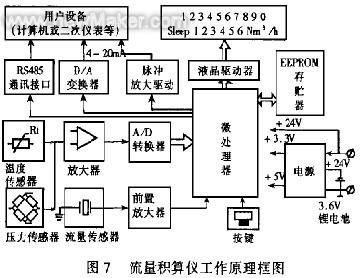

除采用上述修正方式外，也可将(1)式、(10)式综合融进智能一体化设计，使仪表直接显示出标态下的流量，例如：智能旋进旋涡流量计，其结构图见图6，其流量积算原理图见图7；气体涡轮流量计和卡门涡街流量计均可按此结构形式和原理进行一体化设计。
