Labview结构的使用

if(x>

间，以便计算程序所执行的时间。目的是在不同选择分支中都能够对指示器进行赋值。

建立局部变量：建立局部变量的方法有两种：一种是在程序框图中直接添加，如图：

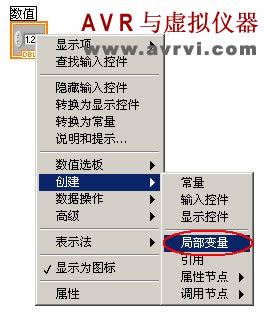

另一种方法是右击控件对象，在弹出的快捷菜单中执行“创建/局部变量”如图：

局部变量的应用

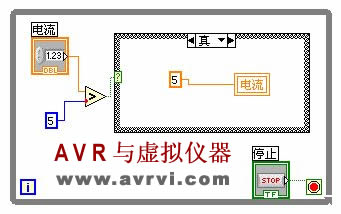

该例的目的在于使用局部变量向它联系的前面板上的电流控件写数据，也可以从电流控件读取数据。程序框图如图所示：

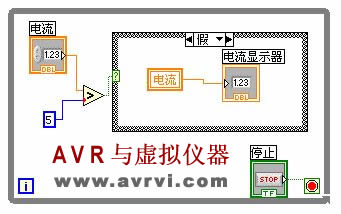

程序的目的是检验电流量，如果电流大于5A时，则限定电流量为上限5A，这时电流局部变量时写入状态，可以向它写入数据5A，尽管电流控件是控制器；如果电流小于5A时，则将电流通过一个“电流显示器”来显示，这时就需要将电流局部变量改变为读取状态，方法是在快捷菜单上执行“转化为读取”命令。

全局变量：

全局变量与局部变量不同，它是在不同的程序之间进行通信。LabVIEW的全局变量是一个独立的VI，它是一种特殊的程序，没有程序框图只有前面板，功能是保存一个或多个全局变量，所以也把全局变量程序称为“容器”。

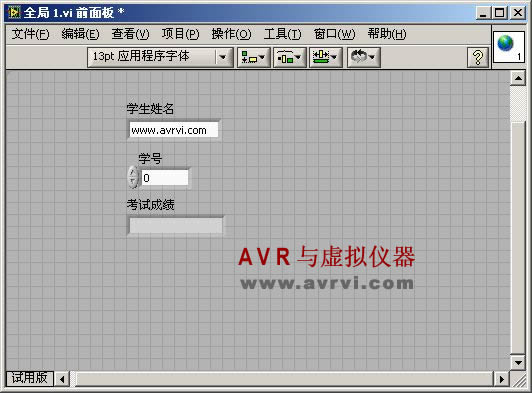

建立全局变量：它的建立和局部变量类似，将全局变量拖拽到程序框图中，在它的快捷菜单中执行“打开前面板”，或双击全局变量图标，打开全局变量程序前面板，然后在前面板中添加所需要的全局变量控件，如图，添加了3个全局变量，并保存VI。

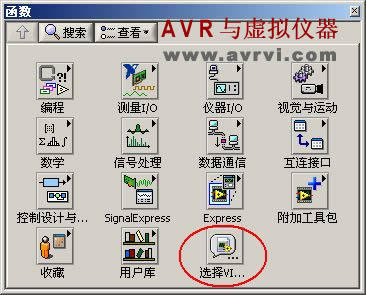

建立了全局变量以后就可以在其他程序里面调用它，方法是在程序框图上选中“选择VI...”，如图：

在打开的对话框窗体中为程序选择想要放置的全局变量。如果最先放置的不是想要的全局变量，可以像对局部变量那样操作，在快捷菜单上选取“选择项”子选项，在列出的所有变量对象中进行选择，或者用操作工具来选择。

使用全局变量时必须特别小心，因为它对所有的LabVIEW程序都是通用的，稍有不慎就可能互相干扰，用户必须清楚的知道全局变量的读写位置。用户编辑时既可以向全局变量输入数据，也可以从它读取数据，这一点与局部变量是完全相同的。

全局变量的应用较少，这里就不再举例

使用全局变量和局部变量的注意事项：

LabVIEW语言编程是一种数据流，全局变量和局部变量提供了一种违反严格数据流的程序设计方式。大家有必要了解竞态条件的缺陷，当两个或两个以上的事件可以按任何顺序发生时就产生了竞态条件。用户要想知道再多个并行的程序中一个全局变量什么时候被访问是比较困难的。特别是再多线程编程中，对这种共享数据变量的竞态条件问题要求更加苛刻，使用全局变量会带来意想不到的错误。

如果用户的应用程序中有全局变量，那么就存在大量的数据复制的危险，因为用户要想在不同的地方对数据进行处理，最终就有许多的数据备份，造成内存的巨大开销和系统资源的浪费，所以建议初学者尽量不要使用全局变量。

如果程序中使用了全局变量或者是局部变量，那么在程序运行之前，必须首先要确定它的初始值是否满足执行要求，如果不满足的话，就要对它们进行初始化。
