串行数据一致测试及调试系列之四--以太网信号质量问题

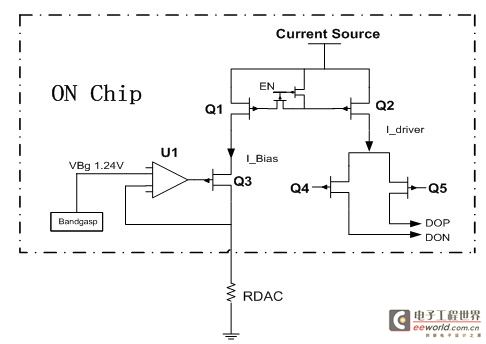

图5 收发器驱动偏置原理框图

经过研发与测试工程师的讨论，在目前不改动系统设计的前提下，采用微调RDAC电阻的方法来增大信号输出电平幅度以解决信号眼图的问题。经过调整后，眼图测试通过，波形见图6。

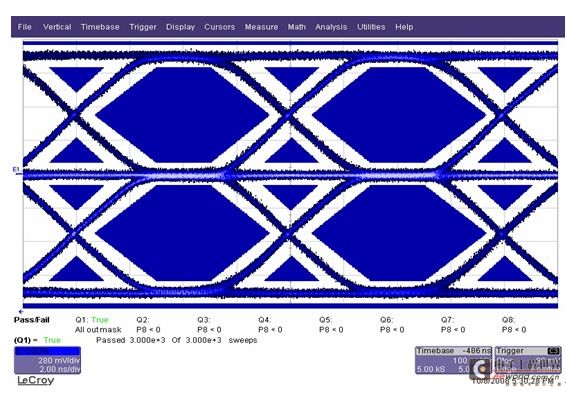

图6 以太网口测试眼图_PASS

三 测试总结

1. 作为系统设计人员，对子系统功能的了解以及信号回路模型的理解是我们进行系统定性分析的根本，而对于内部电路的深入研究是我们进行系统指标设计量化的基础。这对于我们的工程师提出了更高更深入的要求。
2. 对于PHY收发器的设计，其驱动偏置电阻应尽量靠近设定管脚摆放，避免出现基准不稳定和误差的出现

以太网电路设计对于我们来说是比较常规和熟悉的设计，但我们真的理解和掌握了其内部原理以及架构吗。想要更深入，将会遇到更多的挑战，希望本文可以给到我们的系统设计人员一些启发。

[参考文献]

1：以太网收发器工作原理及其信号质量测试,ShenZhen GongJin Electronic Co.

2：Ethernet solution-QualiPHY ,LeCroy Corporation
