- 的阶乘所组成的一个数组。它的重复端子加1作为内层循环的循环次数，内层循环利用一个移位寄存器实现阶乘运算，移位寄存器的初始值设为1。
- 同样在程序框图的右边在放置一个For循环结构，它的计数端子没有任何连接数据，使用的是自动索引功能。这个循环的作用是对由阶乘所组成的一个数组进行索引，对索引出的各个元素进行求和计算，最后将计算结果输出给“求和结果”。

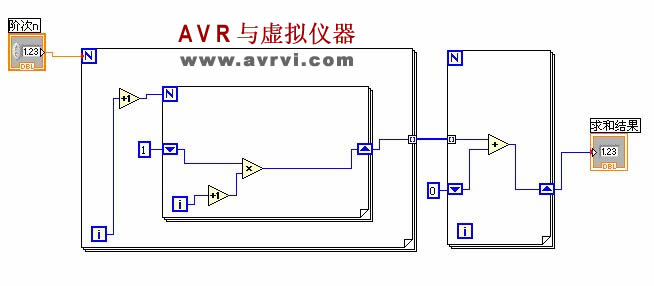

- 完成连线，如图：
运行结果如图：
例三：计算自然对数中底数e的近似值。
算法：
步骤:
- 新建一个VI,打开前面板,添加两个数字显示控件,分别表示”近似值e”和“临界阶次N”。
- 切换到程序框图，放置一个While循环，将条件端子的条件改为“真时停止”。在它内部再放置一个For循环，计数端子与While循环结构的重复端子加1后连接。右击For循环边框，添加移位寄存器，并初始化为1，For循环结构的功能是计算各个数的阶乘。
- 计算各个数阶乘的倒数，添加倒数函数，它位于函数→编程→数值→倒数。
- 添加比较函数，将它的阶乘的倒数与10^-5比较，比较结果连接到While循环结构的条件端子上，如果小于则返回“真”，停止循环，否则返回“假”继续循环。
- 由于While循环默认的是不能够自动索引功能，而程序中需要累加保存每次计算的阶乘，这就需要在输出通道上选择“启用索引”，实现自动索引，将各个元素累加成为一维数组。
- 在程序框图右边再添加一个For循环，它的功能是进行自动索引求和，需要主机的是它的移位寄存器被初始化为1，这是由近似算法所决定的。将输出结果送给“近似值e”。

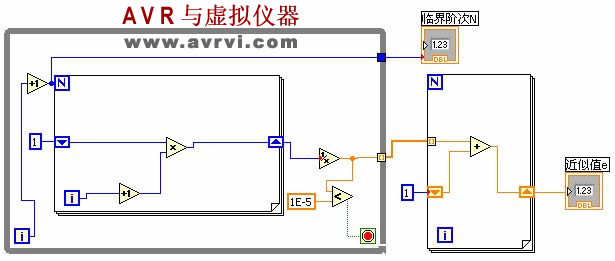

- 完成连线，并运行程序。如图：
运行结果，如图：
例四：实现对随机数进行平滑滤波。通过对4个连续的随机数求其平均值来实现。
- 新建一个VI，在前面板上放置两个波形图表，一个为“原始波形”，一个为“滤波后波形”。

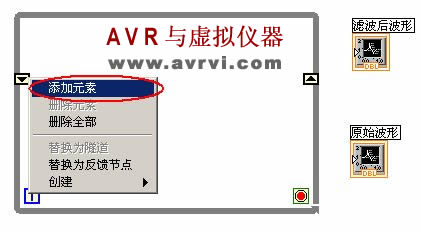

- 在程序框图上放置一个While循环，在边框添加一个移位寄存器，然后在左边的寄存器上单击右键，选择“添加元素”，一共添加3个。如图：
- 添加随机数产生函数，并添加符合运算，将连续产生的4个随机数相加，相加的结果除以4。
- 放置循环定时函数，定义循环时间为100ms。

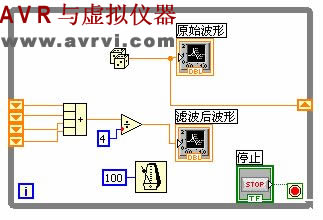

- 完成连线，在While循环的条件端子处添加输入控件。如图：
运行结果：
