基于B/S 架构的直放站网管应用设计

植困难，维护复杂，升级麻烦，扩展性差等诸多缺点，这种情况下直放站的供应商与运营商都会迫切的需要一套基于B/S结构的直放站网管平台，可以兼容不同厂家，不用型号的直放站设备。B/S 结构是Web 兴起后的一种网络结构模式，Web浏览器是客户端最主要的应用软件，而且这种软件可以说是用户免安装的客户端软件，这种模式统一了客户端，将系统功能实现的核心部分集中到服务器上，简化了系统的开发、维护和使用。

　　就目前的技术建立B/S结构的网络应用，成本比较低且易于把握。它可以实现不同的人员，从不同的地点，以不同的接入方式（比如LAN,WAN,Internet/Intranet等）访问和操作同一个数据库，系统的扩展非常容易，只要能上网，再由系统管理员分配一个用户名和密码，就可以使用了。甚至可以在线申请，通过公司内部的安全认证（如CA证书）后，不需要人的参与，系统可以自动分配给用户一个账号进入系统，这样有效地保护数据平台和管理访问权限，服务器数据库也很安全。

　　2.2 本网管涉及到的关键技术

　　2.2.1 MVC思想在J2EE上的实现

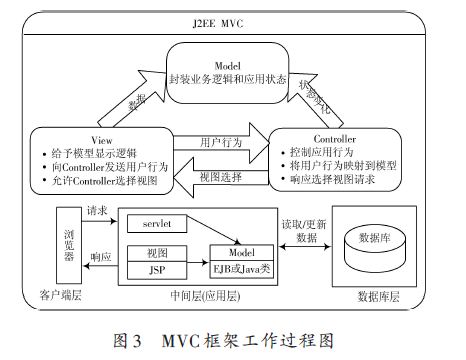

　　本网管涉及到的关键技术是MVC思想在J2EE上的实现，现在国内日常生活中使用的网页多数都是采用MVC模式设计。事务逻辑模块（Model），用户视图模块（View），控制器（Controller）工作过程如下：首先Controller接收用户的请求，并决定应该调用哪个模型来进行处理，然后模型用Model模块来处理用户的请求并返回数据，最后Controller 用相应的视图格式化模型（View）返回的数据，并通过表示层呈现给用户。MVC 框架工作过程如图3所示。

　　Model模块表示状态和核心业务逻辑；数据库中的Data 由Model映射，掌握核心逻辑；View 模块用来呈现Model的内容；Controller模块连接View 模块和Model模块；Browser模块发送请求，经Controller模块到达Model模块，Model 模块与Database 交互，在经过View 响应返回给Browser模块。

　　从依赖关系看，Model不依赖View 和Controller,而View和Controller依赖Model.从Model中分离View,主要有三点考虑：一是Model关注内在的不可视的逻辑，而View关注外在的可视的逻辑；二是同一个Model往往需要多种View表现形式，如文本、图像；三是相对Model而言，View是不容易测试的。

　　把Model与Controller进行了分离，这样程序的开发主要就集中在事务处理、逻辑判断等方面，提高了事务逻辑模块在网络应用和非网络应用中的可重用性。如直放站参数信息的查询与设置，告警上报等。能够保证应用程序每个模块之间的相互整合、维护并及时的获取业务数据，支持事务工作流的协调和在已有的程序中集成新的应用程序模块等.

　　2.2.2 Reverse Ajax实现服务器推技术

　　DWR（Direct Web Remoting）其实主要功能是改善Web页面与Java类交互的远程服务器端Ajax开源框架，它允许在浏览器里的代码使用运行在Web服务器上的JAVA 函数，就像它就在浏览器里一样。由于HTTP 是无状态协议，必须由客户端主动发送HTTP请求给服务器后，服务器响应给客户端就马上关闭掉HTTP 连接，这样无法保证服务器主动推送消息给浏览器。采用DWR 可以实现服务器向客户端的数据实时推送，同时又减轻对Web 服务器轮询压力的前提下，实现了用户操作界面上的数据实时更新。

　　DWR 推送技术也叫做DWR Reverse Ajax（逆向Ajax）。Ajax 即"Asynchronous JavaScript and XML",可以让JavaScript 调用XMLHttpRequest 对象，发送HTTP请求，JavaScript根据后台服务器回馈的数据对HTML页面进行相对的更新处理。采用逆向Ajax"消息推送"和传统的Ajax应用是不同的。DWR推送技术有三种实现模式：主动模式polling 和comet两种以及被动模式pig-gyback[7].本设计采用comet模式，即HTTP长连接模式，也就是客户端发送第一次请求的时候服务器给予回应，当服务端建立和浏览器的连接后，对应的连接并不关闭，只是暂时挂起。然后，在这期间如果后面有什么新的数据更新需要推送到客户端的时候，数据就会直接通过前面挂起的连接再次到浏览器去。DWR Comet长连接模式如图4所示。

　　3 结束语

此设计采用了Web网络管理模型，以J2EE为平台来设计系统，使其更加灵活，尤其是MVC 设计模式，作为J2EE 轻量级框架的代表，MVC模式大大降低了J2EE的开发难度，促进的J2EE的应用发展[8].但是本设计也存在一些不足，界面处理可以做得更完美，其实可以尝试使用HTML5 和CSS3使界面更加生动，用户体验会好，网管处理设备数量的性能还有待更大的提高，在数据使用上可以提供几种主流数据库给用户选择，提高扩展
