LabVIEW控件——前面板对象

3.1.3 控件的映射

作为前面板上的对象，每个放置在前面板上的控件（装饰控件除外）都会在程序框图上自动产生一个映射——接线端，这种映射关系是一一对应的。图3－2中的控 件在图3－3中产生了相对应的映射关系。显然，由于控件的指向性使得接线端也具备了相应的指向性，在图3－3中接线端图标上的小箭头已经清晰的表明它们是 发送数据的输入控件的接线端。

我们说过，在前面板上有些控件很难区分它们的指向性，可是在程序框图中确很容易区分接线端的指向性，参见下图。

图 3－4 接线端和控件的指向性

在上图中，我们在前面板上放置了一个数值输入控件（数值）和一个数值显示控件（数值2） 。它们的外观，通过控件的背景色可以大致区分出输入控件（背景色浅）和显示控件（背景色深）。可是在程序框图上，我们通过接线端中的小箭头可以确定区分出 那个是输入控件（箭头在右边，表示发出数据）和那个是显示控件（箭头在左边，表示接收数据）。还有一个简单的办法也可以帮助我们确定它们的指向性，那就接 线端图标边框的粗细。输入控件接线端边框粗些，而显示控件接线端边框则细些。
在上图，我们同样在前面板上放置了两个滑动杆控件，其中一个为输入控件（滑动杆）另一个为显示控件（滑动杆2）。在前面板上我们基本上看不出它们的指向 性，可见在前面版上划分区域（左右）进行放置是有好处的。可是在程序框图中通过任一种方法我们都确可以确定它们的指向性。

接线端的作用是将前面板控件中的数据传递给程序框图，并作为程序框图中的数据源和数据显示终端（在显示控件中提供给用户或其它节点）。这种前面板与程序框 图间的数据传递关系是隐式的，我们根本察觉不到，是图形化语言的一种内在运行机制（它是自动运行在用户界面线程）。这种隐式数据传递关系也是 LabVIEW的特点之一。

控件和接线端，无论在前面版上，还是在程序框图上，删除其中的任何一个都将删除该控件。

3.1.4 控件的静态属性

控件作为前面板上的对象，每个控件都具有属于自己的静态“属性”（动态属性将在属性节点中介绍），在程序设计中可以通过这个属性对话框来设定控件的基本属性。

具体操作是：用鼠标右击前面板或程序框图上的控件（数值输入控件），系统会弹出一个快捷菜单，如下图所示。

图 3－5 控件的属性

用鼠标双击上图中的“属性”拦，开发环境就会弹出一个该控件的基本属性设置的对话框，参见下图。

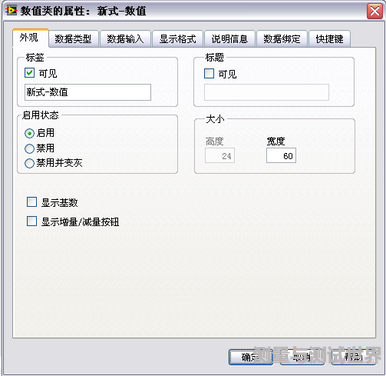

图 3－6 数值输入控件的属性

在这个基本属性对话框中，可以设置控件的外观、大小、标签、标题；还可以设置控件的数据类型、数据格式和该控件的描述文挡等许多控件的基本参数。这种设置方式是属性的静态设置，属性的动态设置参见本书中的“VI服务器”部分。

如何来设置这些参数，请参考LabVIEW的帮助文件。这里给出一个实际应用例子，用数值显示控件通过设置基本属性对话框的方法来显示：数值＋“欧姆”单位。

例3－2 在数值显示控件中设置显示单位

首先，在程序框图中放置一个数值显示控件（电阻值）。在该控件的属性对话框中选择“显示格式”标签页，并将该标签页左下角的参数设置为：高级编辑模式，参见下图。

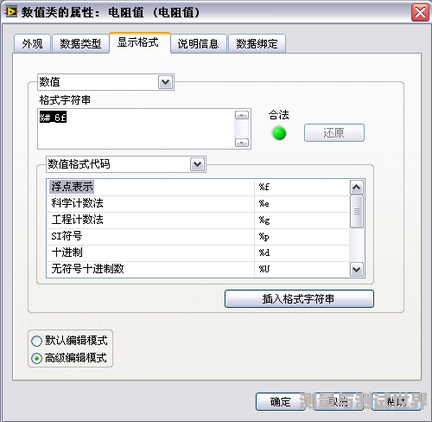

图 3－7 数值显示控件的显示格式

这里修改上图“格式字符串”中的内容，其它不变。
原来的内容是：％＃.6f。修改后的内容是：％＃.6f W。 加入了一个“空格”和大写的“W"。“W“的含义是欧姆单位的符号。点击对话框中的［确定］按键，关闭该对话框。
下面修改文本字体，用鼠标激活该控件，然后在前面版的工具拦中修改所使用的字体。点击字体拦的箭头，在下拉菜单中选择“当前字体”——Sombol”。
程序的运行结果参见下图。

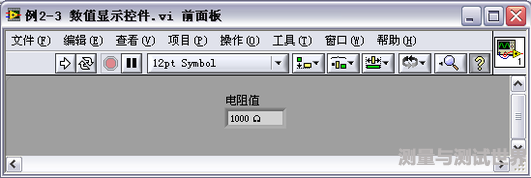

图 3－8 数值显示控件显示：数值＋单位
