基于LabVIEW 和PXI技术的核电站数字地震监测系统设计与应用

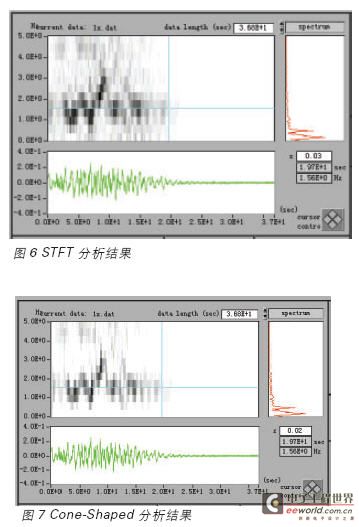

学地震试验台模拟地震信号，得到了地震动频率-时间关系，图6 至图7 是用STFT 和ConeShaped 两种算法得到的分析结果，从图中可以看到，约在0-20 秒时间范围内，地震动中心频率大约为1.5HZ,约在8 秒时，地震动频率约为3.0Hz.

● 小波分析

自1986 年以来，小波分析得到了迅速的发展，其应用也逐渐地变得越来越广泛，其在噪声消除，微弱信号的提取和图象处理等方面也取得超乎寻常的成果。，图8（a）是原始数据，图8（b）是重构信号，（c）是高通滤波后的信号，（d）是低通滤波后的地震信号。应用小波分析技术，将信号中的高频和低频部分进行"细化和放大",低通滤波后的地震信号（d）更加清晰。

结论

本文应用美国NI 公司的LabVIEW 和PXI 等先进的虚拟仪器技术， LabVIEW 提供很多外观与传统仪器（如示波器、万用表）类似的控件，可用来方便地创建用户界面。用户界面在 LabVIEW [2]中被称为前面板。使用图标和连线，可以通过编程对前面板上的对象进行控制。在较短时间内，研制成功了基于虚拟仪器的核电站数字地震监测系统。该核电站数字地震监测系统集地震信号计算机数据采集和处理于一体，信号处理量大，数据表达直观、多样化。核电站数字地震监测系统的研制成功，有力地支持了中国核电站的发展。
