实时频谱分析仪基础

所以最小信号宽度：（512 171-1）/200MHz=3.41us，无Gap。

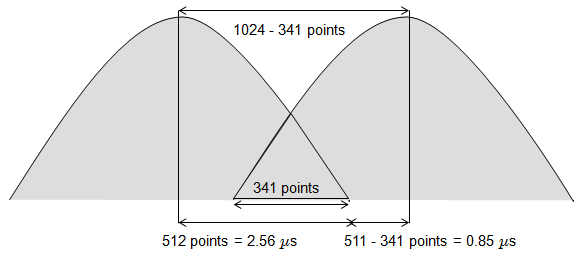

图12 6dB StM时的最小信号宽度计算实例3

最小信号宽度小结：

100%截获率用最小信号宽度定义，在此信号宽度时，FMT总能够触发。

如果实际信号宽度大于最小信号宽度规范，不论选择什么样的窗口函数，都将可以100%捕获，并有足够精确的幅值。

如果时间信号宽度小于最小信号宽度规范，可能仍然会促使仪器触发，可能仍然具有精确的幅度值，但是这是不能够保证的。

仪器有可能错过非常短的信号，这与这些参数有关：采样率，重叠存储，窗口设置，和信号幅度。

最小信号宽度规范依赖于采样率：采样率越快，将花较少的时间捕获用于FFT的样点。规范依赖于相对于模板的信号幅度，如果信号超过模板电平，保证100% POI的最小信号宽度将会变小。规范依赖于RBW（窗口）选择：最窄的RBW要求最长的信号宽度，但也保证不会错过非常短的信号。宽的RBW要求短的信号宽度，但是可能会错过非常短的信号。

参考文献

[1]Agilent Technologies,Inc. Real-time Signal Analysis training material.[2012].

[2]Agilent Technologies,Inc.Real-Time Spectrum Analyzer(RTSA)Technical Overviews.[2013].

[3]Tektronx. Real Time Spectrum Analyzer Primer.[2010].
