虚拟铁鸟的建模和仿真解决方案及案例

的关联、支撑飞机系统架构的优化设计基于CATIA V6形成，其中系统功能模型基于Dymola建立。

• 波音无人机竞标项目

波音飞机公司为了竞标美国国防部的无人机项目，基于达索CATIA V6开发平台，实现了需求收集并将需求分解为产品功能；再基于Dymola的机电液建模能力创建了虚拟铁鸟的功能模型、完成功能验证；接着基于SLM集成设计和仿真分析流程，验证无人机在航母起降对起落架结构和发动机性能的影响；然后通过Delmia虚拟生产线，模拟生产节拍和产能瓶颈；最后通过3Dvia模拟了无人机在美国航母部署状况；全部项目通过ENVOIA实现虚拟项目管理，从而更全面更系统的展示了无人机系统的研发流程，并通过仿真有效的进行了验证。

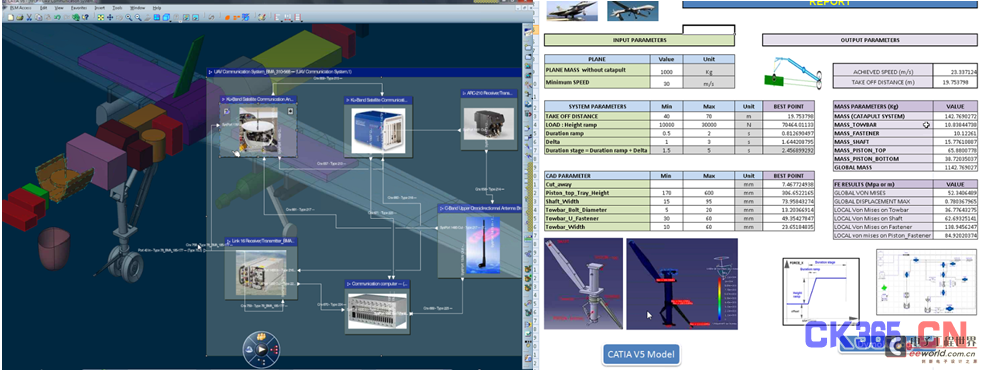

美国无人机研发过程示意图

• 虚拟铁鸟

某飞机设计研究院去年开始实施全院级别的信息化建设项目，目前恒润正在协助实施第一期项目，期望通过虚拟铁鸟项目，集成现有的大飞机包括环控、燃油、液压、发动机、电气等子系统模型，通过FMU接口技术，实现Dymola、Simulink等多学科模型之间的联合仿真，最终实现飞机机电综合性能模拟，并用于研究机电综合下各个子系统之间的交联问题。

虚拟铁鸟项目示意图

• 飞控系统联合仿真实验室

航天某飞控总体所，希望建立飞控系统联合仿真实验室。恒润科技协助其进行了联合仿真实验室的规划，实现控制算法C、惯导Simulink模型、伺服作动器AMESim模型等多学科联合仿真。

实验室网络架构示意图
