球形轴尖球头圆度的非接触精密测量

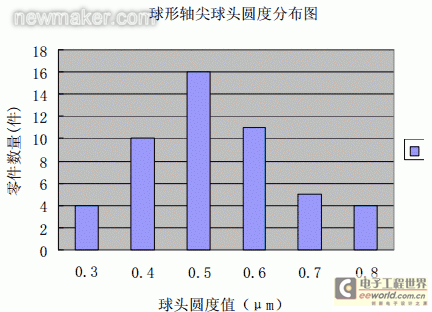

图 5球形轴尖圆度值分布柱状图

4 结论

通过对球形轴尖球头圆度的检测和验证结果分析，证明在现有条件下采用该检测方法是可行的。

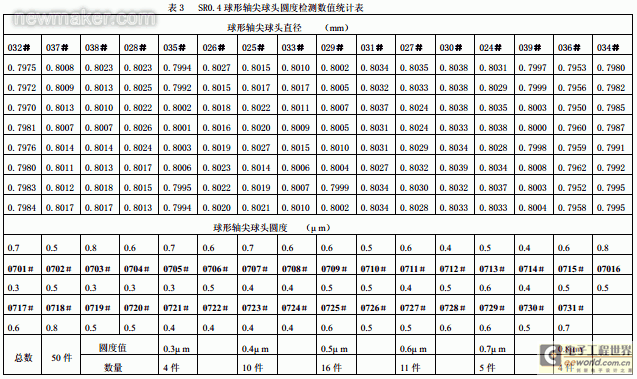

分析检测结果，所检测的 50 件球形轴尖球头圆度值在 0.3μm ～0.8μm，远高于设计要求值 2μm，因此可以证明球形轴尖的加工工艺方法可以很好的保证球头的圆度，所加工的球形轴尖球头圆度的是可以充分保证的。

参 考 文 献
1．孟少农主编， 《机械加工工艺手册》，机械工业出版社， 1996 年，第一版。
