基于正交矢量放大的MRS信号采集模块设计---- 采集模块实测结果

本采集模块允许参考信号与输入信号的频率偏差范围在5Hz以内，为野外试验提供了参考。同时通过大量的室内测试，也验证了核磁共振采集模块的稳定性与一致性，为本采集模块的野外试验做好了充足的准备。

6.2野外试验结果

采集模块测试通过后，与JLMRS找水系统相结合，进行了大量的野外试验。图6.6所示为在长春烧锅镇一个测点发射电流分别为23A、28A、42A、56A时并叠加24次时的信号和噪声波形，蓝色曲线为信号波形，黑色曲线为噪声波形。

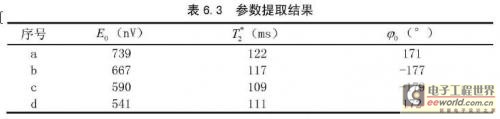

经过数据处理，得到的参数提取结果如表6.3所示。

试验得到该测点在发射电流为23A时，信号幅度最大，对应的地层含水量最大。

可见，本采集模块在野外试验中取得了良好的效果，具有很强的实用性。
