高准确度温度检测器改善了系统性能和可靠性

在使用电池的情况下，LTC2996还可用来监察由几节不同的电池组成的大型电池之温度。损坏、短路或破坏的电池一般会发热，而且在最坏情况下，还可能引起火灾。LTC2996仅需要最少的额外连线，就能单独监察每节电池的温度，如图11所示。

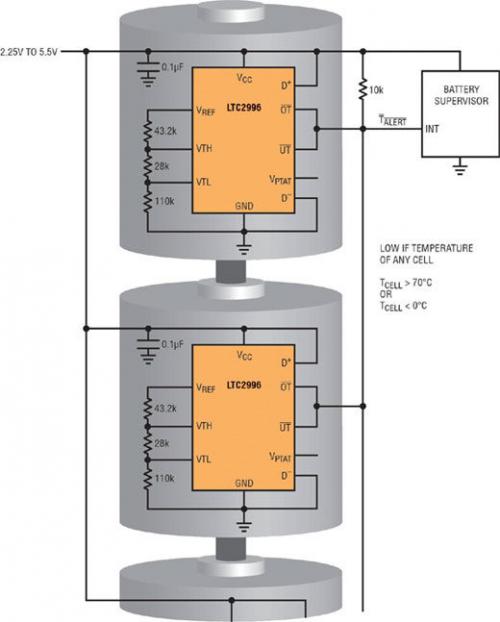

图11：监察电池组中电池的温度

事实上，如果（电池组中）电池是串联连接的，那么仅需要3条额外的连线（VCC、GND和报警输出）就可以监视任何一节电池的温度是否处于所希望的工作范围之内。如果电池是并联连接，而且监视的是端电压在2.25V至5.5V之间的电池（例如锂离子电池），那么甚至仅需要一条额外的连线（报警输出）就足以监察每一节电池的温度了。

LTC2995兼有温度和双路电压监视器/监察器

除了监视温度，几乎每一个电子系统都需要监察多个电源电压。为了满足这种需求，LTC2995整合了LTC2996和一个双路电压监察器，从而可监视两条电源线的过压和欠压情况，如图12所示。

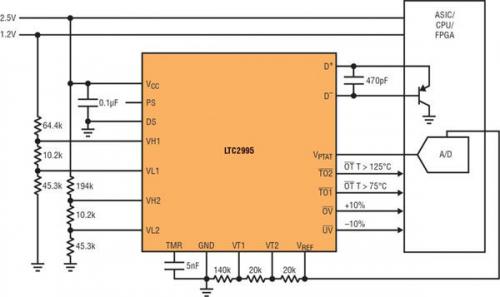

图12：双路OV/UV±10%电源和75℃/125℃OT/OT远端温度监视器

LTC2995每通道增加了额外的高压和低压输入，这两个输入持续与内部500mV基准比较。VH1或VH2电压一低于500mV，LTC2995就将UV输出引脚拉低，以指示出现了欠压情况。类似地，如果VL1或VL2上升至高于500mV，就拉低OV引脚，以指示出现了过压情况。

为了防止所监视的电源电压上的噪声导致寄生复位，在确定UV或OV之前，LTC2995的低通滤波器允许对比较器的输出进行积分。比较器输入端的任何瞬态都必须具有足够的幅度和持续时间，比较器才能触发输出逻辑。此外，LTC2995有一个可调的超时时长（tUOTO），在任何故障被清除之后，该超时时长可保持UV和OV处于确定状态。这种延迟最大限度地减小了频率高于1/tUOTO的输入噪声的影响。在TMR引脚和地之间连接一个电容器CTMR，超时时长（tUOTO）就可调了，这样就可以适应各种应用。

LTC2995包括温度测量和监视功能，这些功能提供了比LTC2997和LTC2996更大的灵活性。如果连接了外部二极管，那么LTC2997和LTC2996总是切换到外部模式，因此要测量内部二极管时，需要将D+连接到VCC，而LTC2995额外提供了一个二极管选择（DS）引脚，允许随时在内部和外部二极管之间切换。如果DS引脚处于浮置状态，那么LTC2995进入“乒乓”模式，在这种模式时，该器件以大约20ms为一个周期，交替进行内部和外部二极管测量。

最后，利用极性选择（PS）引脚，LTC2995可以配置为两个温度门限均为过温或欠温限制。这种功能允许系统分级响应温度变化。例如，用户也许想在温度上升至超过75℃时，得到一次警报（例如接通风扇），在温度上升至超过125℃时，再得到一次警报（例如关断系统），如图12所示。

结论

凌力尔特公司的准确温度检测器/监视器新系列可以将一个内部或外部二极管用作检测器，并产生与所测温度成比例的模拟输出。该系列包括纤巧的温度检测器以及整合的温度与双路电压监察器，可针对超出范围的情况发出报警信号。这些器件使其以最低的复杂性构建模拟温度控制环路或监视温度（和电压）变得容易了。
