(3) 复位与看门狗电路：

按照系统的设计要求及长期连续运行等实际情况,本系统的复位必须考虑三种情况:上电复位、手动复位及看门狗定时器溢出复位。采用MAX813L电源监视电路。主从CPU系统共用复位信号,当系统中任何一个子系统运行失效时,必须共同复位。

(4) 主系统显示与按键电路：

考虑到电镀的实际生产,显示采用数码管,同时为了减轻主CPU的负担,简化硬件设计,显示与按键电路通过8279专用接口芯片与单片机相连。

　　3　软件系统设计：

采用双CPU系统, 2个CPU各司其职,使软件的设计难度降低了。

3. 1　主系统软件：

主系统主要有4大功能模块组成:主程序模块、串行通信模块、T2定时中断服务程序、参数编辑模块。4个模块的功能分别是:

主程序模块:系统初始化及其他模块的协调与调用。

串行通信模块:主要向从系统发送编辑好的ton , toff及T等参数。

T2定时中断系统服务模块:计算电镀时间,即对T参数倒计时处理。

参数编辑模块:编辑输入脉冲所需的ton , toff及T等参数。

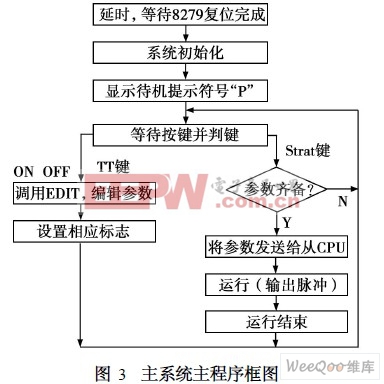

主系统主程序框图见图3。

3. 2　从系统软件：

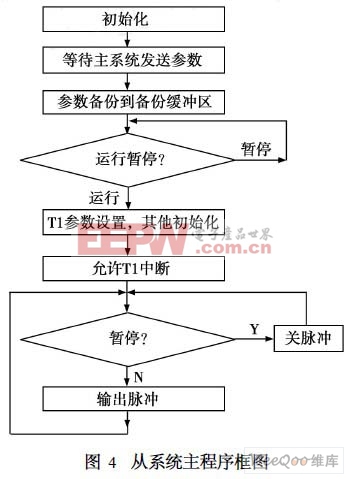

从系统软件主要有3大模块:主程序模块、串行通信模块、T1定时中断服务程序。从系统主程序框图见图4。

4　结论：

随着科技进步,电子、通信、信息等技术的不断发展,电镀数字脉冲电源的应用将会越来越广,合理使用脉冲电源必将对我国电镀行业的发展起到很大的作用。
